不断创新才能跟上社会发展的脚步，满足社会生产的需求，欧姆龙连接器新伙伴XW4M/XW4N高速系列，是一款怎样的连接器呢？今天鼎悦电子就带大家了解下它。
1、XW4M/XW4N系列是一款推入型端子台基板用连接器。
--何谓推入型端子台呢？
--推入型端子台采用推入方式，只需插入电线即可连接。
a、大幅减少连接工时；

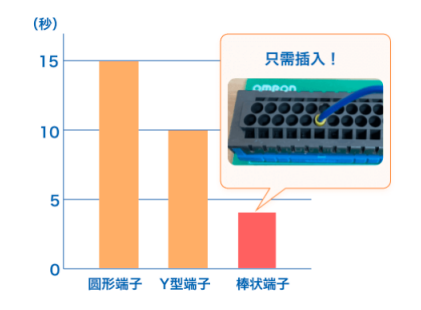

相比采用螺钉方式连接圆形端子、Y型端子，以推入方式连接棒状端子时的连接工时可减少60%以上。
b、无需拧紧；
使用螺钉端子台的情况下，制作、运输、安装时平均需要拧紧3次。推入型端子台因为不存在螺钉，因此可实现拧紧操作的工时为零。
2、XW4M/XW4N系列高速连接器的特点

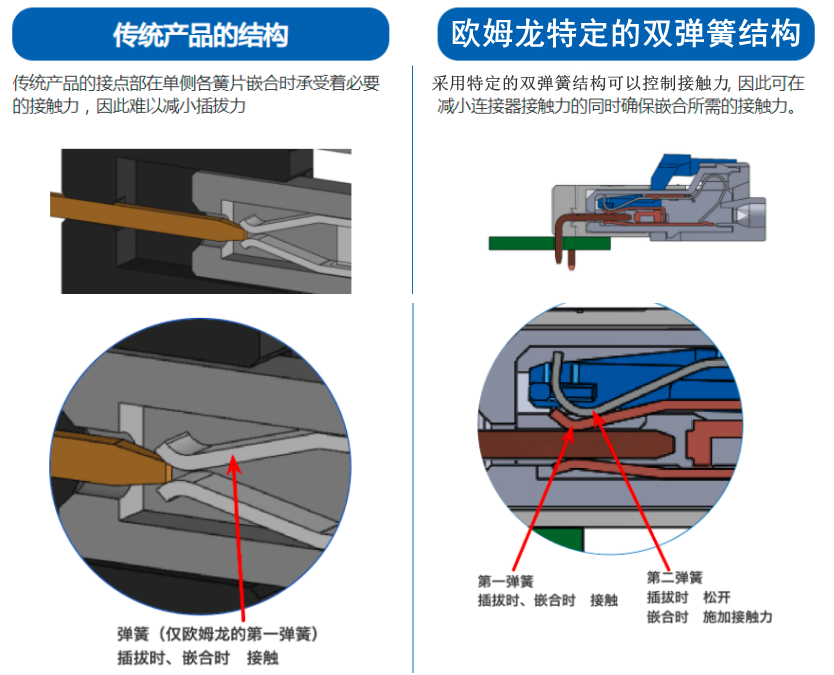

特征１其特点双弹簧结构：在嵌合时通过第一弹簧和第二弹簧的接触合力确保接触可靠性，并在插拔时通过操作手柄打开第二弹簧来减小插拔力。如下图

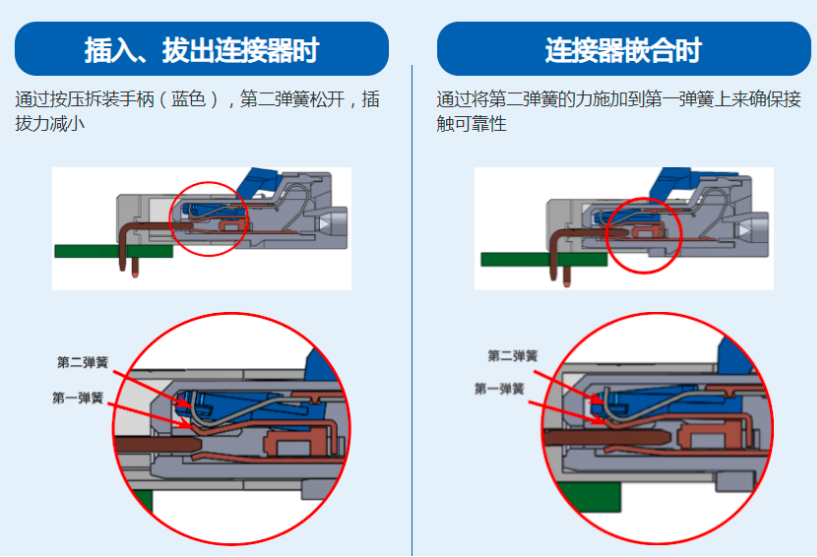

而XW4M/XW4N系列高速连接器动作时双弹簧结构的状态

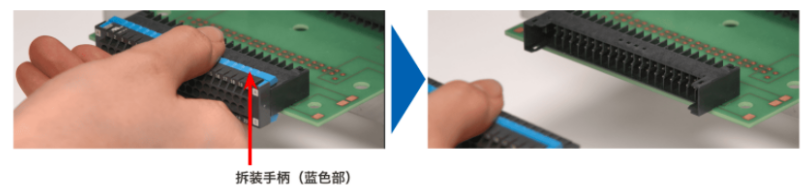

特征２单手操作：通过沿连接器手柄方向安装拆装手柄，可轻松单手插拔连接器。

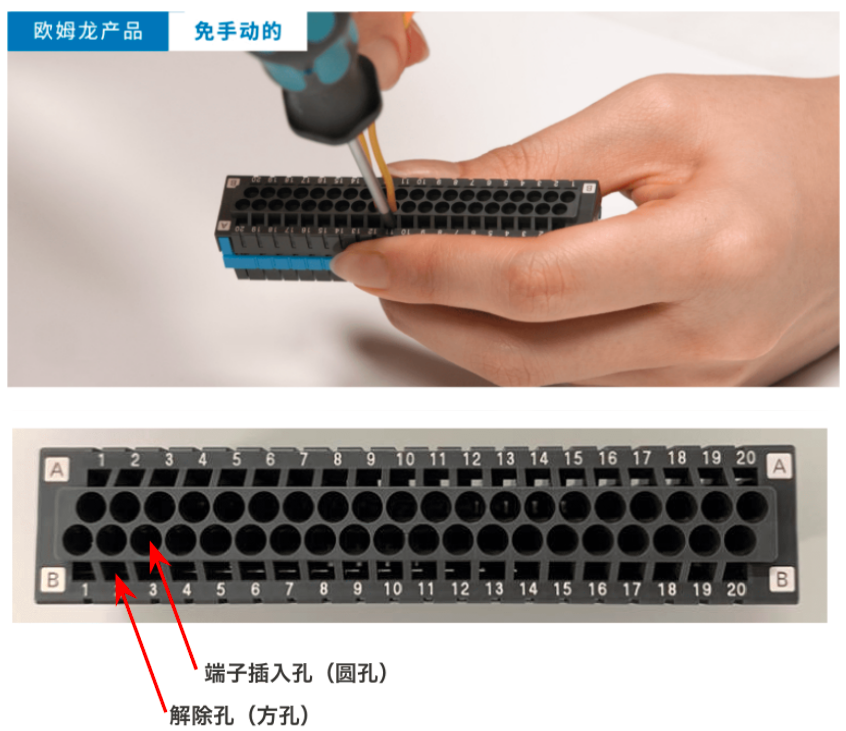

特征３免手动的：通过设置可以固定螺丝刀的解除孔，使双手进行电缆配线操作成为可能。
特征４配备标准引脚号标记：标配连接器配线时所需的引脚号标记，无需在基板等其他空间刻印，从而节省了空间和工时。（仅XW4N型号配备。）
特征５在接线状态下实现导通确认：通过使用解除孔，即使连接了电缆，也可以确认导通。

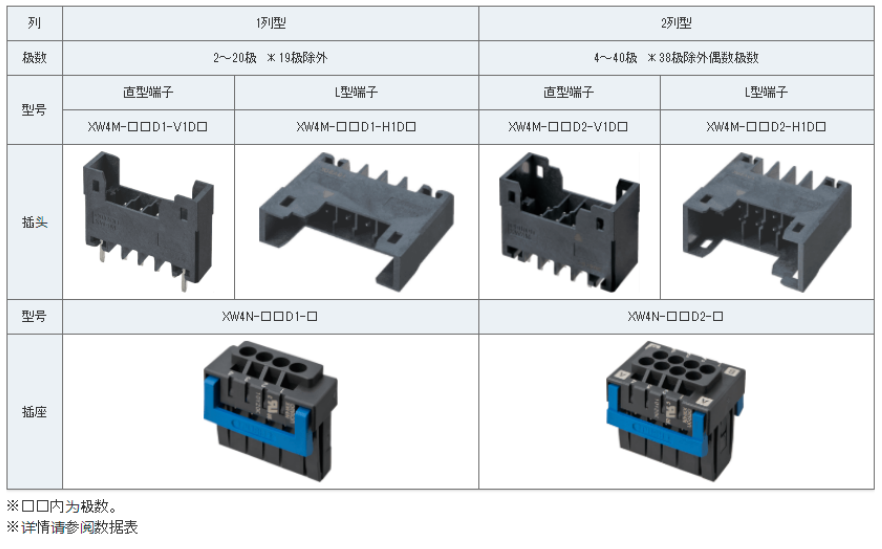

3、XW4M/XW4N系列高速连接器产品阵容
4、XW4M/XW4N系列高速连接器应用市场
好了，小编已经从多个方面对XW4M\XW4N系列高速连接器进行讲解，如需更多了解，敬请咨询广州鼎悦电子科技有限公司，也可通过站内与客服联系！
