欧姆龙槽型光电传感器在监控摄像机中的作用

来源: 时间:2022-05-24 17:52:02 浏览次数:

视频监控无论是哪种场合都是安全防范系统的重要组成部分,而我们知道市场在过去10年中不断的增长在过去几年中,高清网络摄像头在项目中的部署变得越来越普遍,也越来越多地嵌入了视频分析功能,继而可以产生许多过去无法生成的新型数据。同时,不断扩展的物联网和与日俱增的网络设备数量也意味着在统一平台上分析更大的数据集成为可能。摄像头以及安防相关传感器所收集的数据因其在安防和其他业务运营中的重要性,现在也变得更有价值。

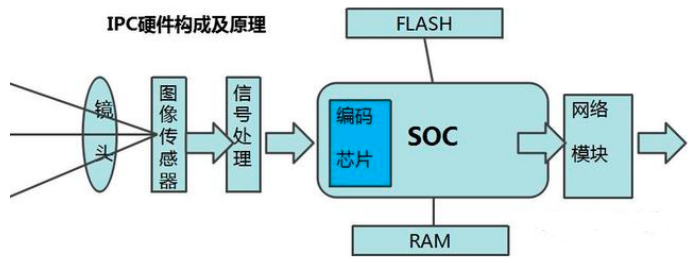

第三代数字视频监控主要系统构成设备:网络摄像机(IPC)、视频编码器(DVS)、网络录像机(NVR)液晶监视器、智能分析单元、CMS服务器、解码服务器IPC硬件构成及原理图像信号经过镜头输入后,由图像传感器转化为电信号,模/数转换器将模拟信号转换为数字信号,再经过编码器按一定的编码标准进行编码压缩,在控制器的控制下,由网络服务模块按一定的网络协议发送到网络上,控制器还可以接收报警信号及发送控制信号。

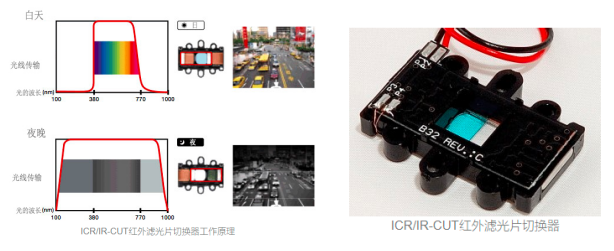

IR-CUT 或者ICR Filter中文名为红外滤光片切换器, 或红外截止滤光片,是所有红外监控摄像头必备的一个小部件,此部件位于镜头和图像传感器的中间,红外滤光片主要包括滤光片和驱动线圈组成。每当监控摄像头进行日夜切换时,IR CUT将动作,用户常常会听到“滴”的切换声。那到底IR CUT工作原理是什么? 有什么用呢?

IRCUT由两层滤光片组成,一片红外截止或吸收滤光片和一片全透光谱滤光片 白天是红外截止滤光片工作,晚上是全透滤光片工作,白天摄像头可以接收到人眼无法识别的红外线,会导致图像与肉眼所见有偏差,因而要用红外截止滤光片,还原色彩,晚上则是全透滤光片工作,增加进光量,提高夜视效果,由此可见如果不装IRCUT,摄像机相对白天会偏红,晚上无影响。

IRCUT切换方式有两种,一种是与红外同步,一种是自适应。

红外同步是通过红外灯的开关来传递信号,通过微电机的转动来控制IRCUT的切换其中光电传感器起到限位的功能,达到滤光片的切换动作。白天红外灯灭时联动IRCUT切换成红外截止滤光片工作;晚上亮时是IRCUT切换成全透滤光片工作,如果安装了IRCUT,白天仍然偏色,需要确认下IRCUT是否接线反序,可以通过重新接线或者在摄像头设置的摄像机参数里勾选IRCUT反序,加以纠正

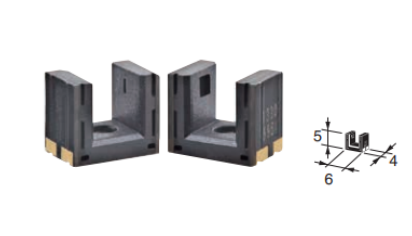

欧姆龙槽型光电传感器EE-SX1321是一款双通道输出型的传感器,帮助解决以上问题。更多详细方案可站内了解!
