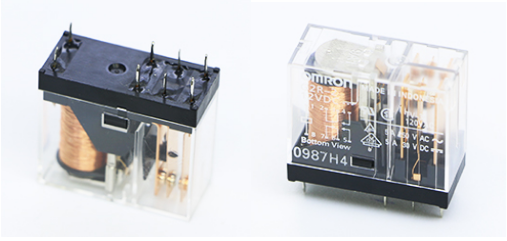

本文鼎悦电子将为您介绍继电器的作用以及接线图,继电器大家都在熟悉不过了，它是一种电控制器件，在自动控制电路中常常被使用，能够以小的电流控制大电流的导通和切断，从而起到自动控制的作用。下面，我们先来看下继电器的工作原理。

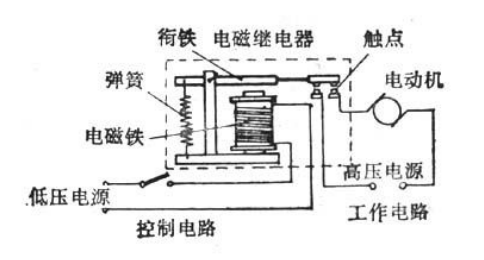

从上图可以看出，继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。接通电源后，会产生电磁效应，电磁力就会吸引衔铁，让它接触到铁芯，带动衔铁的常闭触电与常开触点吸合，在电流切断后，电磁的吸力也就没有了，衔铁就又返回到原来的位置，将电路切断。
继电器的作用
具有扩大控制范围，放大，综合信号，自动等功能。
小的电流，就可以控制很大功率的电路，还能扩大控制范围，在信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电 路，达到自动开关的目的。
除了上述功能之外，继电器的作用还有很多，它可以与其他电器一起组成程序控制线路，实现自动化运行，在此同时，它还将信号综合起来，可以把经过继电器的多个控制信号综合，达到预定的控制效果。
以上就是有关继电器的作用以及接线图，希望我们展示的继电器用接线图能让您对继电器的使用有更深入的了解。
