* 连续负载电流(最大)、负载电压(最大)：表示峰值AC、DC。形状 接点
构成端子种类 负载电压
(最大)*连续负载电流
(最大)*包装形式/卷切 包装形式/带状包装 型号 最小
包装
单位
(个)型号 最小
包装
单位
(个)P-SON4 1a 表面安装端子 30V 4.5A G3VM-31WR 1 G3VM-31WR(TR05) 500 60V 3A G3VM-61WR G3VM-61WR(TR05) 100V 2A G3VM-101WR G3VM-101WR(TR05) 注1. 带状包装(表面安装端子型)不是标准库存机型。 注2. 带状包装(表面安装端子型)的订货请在型号末尾加上(TR05)。
以卷切品购入的P-SON产品因无防湿包装，请在实际安装时采用手工焊接。
请一并参阅共通注意事项。- ■绝对最大额定值(Ta＝25℃)
* 测量输入输出间的耐压时，分别对LED针脚、受光侧针脚统一地施加电压。
项目 符号 G3VM-31WR G3VM-61WR G3VM-101WR 单位 条件 输
入
侧LED正向电流 IF 30 mA 直流正向电流降低比率 ⊿IF/℃ -0.3 mA/℃ Ta≧25℃ LED反向电压 VR 6 V 接合部温度 TJ 125 ℃ 输
出
侧负载电压(峰值AC/DC) VOFF 30 60 100 V 连续负载电流(峰值AC/DC) IO 4.5 3 2 A 导通电流降低比率 ⊿IO/℃ -45 -30 -20 mA/℃ Ta≧25℃ 脉冲导通电流 Iop 10 9 6 A t=100ms, Duty=1/10 接合部温度 TJ 125 ℃ 输入输出间耐电压 * VI-O 500 Vrms AC持续1分钟 使用环境温度 Ta -40～+110 ℃ 无结冰、无凝露 保存温度 Tstg -40～+125 焊接温度条件 — 260 10s 外观 P-SON(Power - Small Outline Non-leaded)

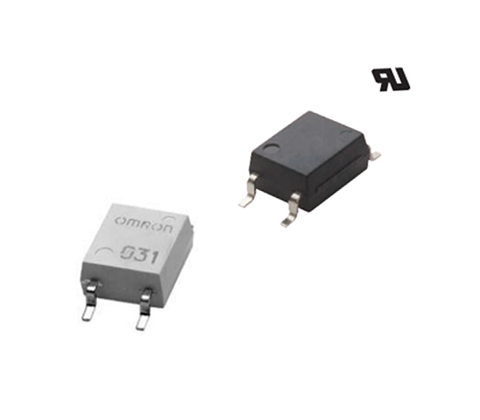

P-SON4针

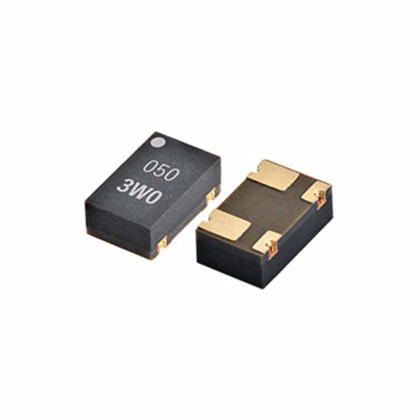

*产品的型号标识型号 显示 G3VM-31WR 3W0 G3VM-61WR 6W0 G3VM-101WR AW0 注1. 标记内容与实际产品有所不同。 注2. 产品的型号中没有标明“G3VM”。
外形尺寸(单位：mm) 表面安装端子
重量：0.02g
※标记内容与实际产品有所不同。实际焊盘尺寸(推荐值)(TOP VIEW)
※未注尺寸公差为±0.1mm。端子配置/内部接线图（TOP VIEW）
