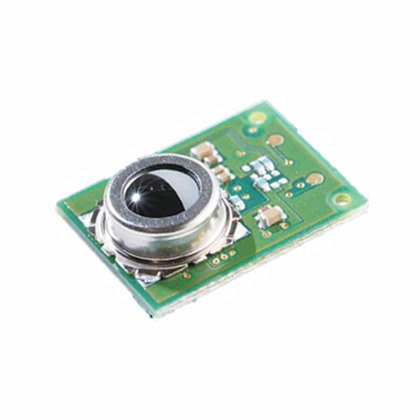

MEMS非接触温度欧姆龙传感器D6T-44L-06
  • MEMS非接触温度欧姆龙传感器D6T-44L-06

MEMS非接触温度欧姆龙传感器D6T-44L-06

所属类别:红外测温模块

产品规格:
MEMS非接触温度传感器 D6T系列
对静止人物也能检测高...

MEMS非接触温度欧姆龙传感器D6T-44L-06
  • MEMS非接触温度欧姆龙传感器D6T-44L-06

MEMS非接触温度欧姆龙传感器D6T-44L-06

所属类别:红外测温模块

产品规格:
MEMS非接触温度传感器 D6T系列
对静止人物也能检测高...

详细内容

对静止人物也能检测高灵敏度的人体感应传感器通

  • 通过使用自制的MEMS、ASIC,达到了最高水平的SNR。
  • 数字输出,抗干扰性优异。
  • 通过低串扰的视野特性,实现更高精度的区域温度检测。

MEMS非接触温度传感器、红外温度传感器模块
  • 更高精度、更小、更简单

    采用欧姆龙自行设计的MEMS技术,将热电堆元件和ASIC封装在一起,实现了超小型化。

    • MEMS非接触温度传感器(红外传感器)是由热电堆元件接收来自对象物的红外热能,从而以非接触方式检测对象物表面温度的传感器。

      高精度

      实现SNR*1 高级别*2

      轻松连接

      可根据温度数据的数字输出,轻松实现微机控制

      小型

      适于嵌入型应用,有助于节省空间!

    • D6T MEMS Thermal Sensors
    • *1. SNR: 信噪比(Signal-Noise Ratio)信号(Signal)与噪声(Noise)的比。
    • *2. 截至2017年12月本公司调查结果

    产品构造

    • Cross-section view
    • MEMS thermopile / Detection principle

    Sensing

    • 人体检测

      通过检测人和周边环境之间的温度差和温度变化,可检测人体
      应用例
      • 空调
      • 照明
      • 安防系统
      • 护理看护

      可根据细微的温度差和温度变化进行检测,适用于家电节能、安防设备等各种用途。广泛应用于HEMS/BEMS领域。

    • Human Detection

    设置条件

    推荐型号:D6T-44L-06(4×4元件 / 视野角度:X=44.2 Y=45.7° / 对象物温度范围:0~50°C)

    Installation condition
    • 物体检测

      可以针对对象物进行定点精确检测
      应用例
      • 工业设备
      • 非接触温度计
      • 冰箱
      • 微波炉
      • 电磁烹饪炉
      • 数据中心

      无需接触即可测量对象物的温度,可在至今为止接触式温度传感器无法采用的环境下使用。不仅限于工厂能源管理系统领域,应用更加广泛。

    • MEMSサーモパイル / 検出原理

    与焦电传感器的比较

    焦电传感器和MEMS非接触温度传感器都是接收红外线微弱的热能并输出信号的传感器。焦电传感器无法检测静止状态的人(物),而MEMS非接触温度传感器可以检测静止状态的人(物)。

    MEMS非接触温度传感器(热电堆)

    经常“ 检测视野内的 “红外热能” 并输出信号。
    MEMS thermal sensor (thermopile)
    也可检出静止、移动状态的人(物)

    焦电传感器

    仅检测视野内 “红外热能的变化 并输出信号。
    Pyroelectric sensor
    不可检出静止状态的人(物)
  • 种类

    型号 元件型 外观
    D6T-44L-06/06H 4×4 D6T-44L-06/06H
    D6T-8L-09/09H 1×8 D6T-8L-09/09H
    D6T-1A-01 1×1 D6T-1A
    D6T-1A-02
    D6T-32L-01A 32×32 D6T-32L-01A

    额定值

    项目 D6T-44L-06/06H D6T-8L-09/09H D6T-1A-01 D6T-1A-02 D6T-32L-01A
    电源电压 DC4.5〜5.5V
    保存温度范围* -10〜60°C -20〜80°C -40〜80°C -20〜80°C
    使用温度范围* 0〜50°C 0〜60°C -10〜70°C
    储存湿度范围* 85%RH以下 95%RH以下
    使用湿度范围* 20〜85%RH 20〜95%RH
    • * 不结冰、凝露
