驱动杆 动作力(OF)最大 1 A 0.1 A 针状按钮型
0.10 N {10 gf}D2MV-1-1C1 D2MV-01-1C1 0.25 N {25 gf}D2MV-1-1C2 D2MV-01-1C2 0.49 N {50 gf}D2MV-1-1C3 D2MV-01-1C3 短摆杆型
0.49 N {50 gf}D2MV-1L11-1C3 D2MV-01L11-1C3 摆杆型
0.29 N {30 gf}D2MV-1L-1C3 D2MV-01L-1C3 长摆杆型
0.15 N {15 gf}D2MV-1L111-1C3 D2MV-01L111-1C3 R形摆杆型
0.29 N {30 gf}D2MV-1L13-1C3 D2MV-01L13-1C3 滚珠短摆杆型
0.49 N {50 gf}D2MV-1L22-1C3 D2MV-01L22-1C3 滚珠摆杆型
0.29 N {30 gf}D2MV-1L2-1C3 D2MV-01L2-1C3
接触规格注: 有关SPST-NO以及SPST-NC型号的详细信息，请垂询欧姆龙代理商。 SPDT 隔板(另售)、驱动杆(另售)、端子连接用零部件(另售) →R参见"微动开关 共通附属品" - 型号
额定电压 项目D2MV-1D2MV-01阻性负载AC125V 1A
0.1A DC30V 1A 0.1A 注: 上述额定值是在下面条件下测得得数据:
环境温度: 20±2ºC
环境湿度: 65±5%RH
操作频率：30次/min
性能容许操作速度1 mm ～ 1 m/s (针状按钮摆杆型的场合) 容许操作频率机械: 300 次/min以下 (针状按钮摆杆型的场合) 电气: 60 次/min 绝缘电阻100 MΩ以上（DC500V绝缘电阻计） 接触电阻
（初始值）D2MV-01 型号: 50 mΩ 以下
D2MV-1 型号: 30 mΩ 以下耐电压 * 1同极端子间：AC1000 V, 50/60 Hz 1 min
带电金属部与地之间：AC1,500 V, 50/60 Hz 1 min
各端子与非带电金属部之间：AC1，500 V, 50/60 Hz 1 min振动 * 2误动作:频率10～55Hz 双振幅1.5mm 冲击耐久: 动作力（OF）为0.10N的型号：150 m/s2 {约 15G}以下
动作力（OF）为0.25～0.49N的型号: 400 m/s2 {约 40G}以下误动作*1: 100 m/s2 {约10G}以下 寿命 * 3机械: 1，000万次以上（60次/min） 电气: D2MV-1 型号:50万次以上（30次/min）
D2MV-01 型号:100万次以上（30次/min）保护结构IEC IP40 电击防护等级Class I 耐漏电起痕指数(PTI)175 使用环境温度-25～+80℃ 60%RH以下（无结冰、无凝露） 使用环境湿度85%RH以下（+5～+35℃时） 重量约6g（针状按钮摆杆型的场合） 注: 上述数值为初始值。 * 1 耐电压为使用了隔板（参考相关页）时的数值。 * 2 针状按钮型为自由位置和总行程位置上的数值，摆杆型为总行程位置上的数值。接点的闭路或开路在1ms以内。 注: 1. 除非另有规定，否则所有尺寸均采用毫米作为单位。 2. 括号中的RF值表示摆杆重量未施加于柱塞时的值。 3. 除非另有规定，否则所有的外形尺寸均采用±0.4 mm公差。 4. 上述动作特性适用于A方向 ( )的动作。

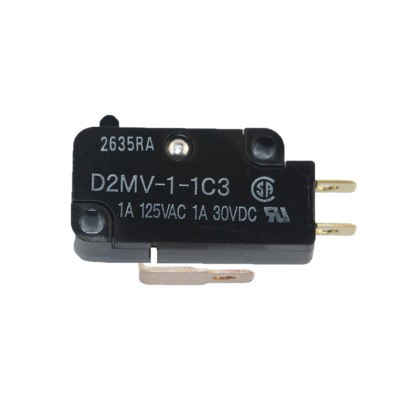

针状按钮摆杆型 D2MV-1-1C
D2MV-01-1C注: 在 中，填入动作力记号。
型号 D2MV-1-1C1
D2MV-01-1C1D2MV-1-1C2
D2MV-01-1C2D2MV-1-1C3
D2MV-01-1C3OF 最大
RF 最小0.10 N {10 gf}
0.005 N {0.5 gf}
(参考值)0.25 N {25 gf}
0.01 N {1 gf}
(参考)0.49 N {50 gf}
0.02 N {2 gf}
(参考)PT 最大
OT 最小
MD 最大1.2 mm
1.3 mm
0.25 mmOP14.7±0.4 mm
