- 种类
驱动杆 驱动杆的安装位置 接触规格 型号 针状按钮型-- 1b D3M-01 1a D3M-01-3 摆杆型K 1b D3M-01K1 1a D3M-01K1-3 L 1b D3M-01L1 1a D3M-01L1-3 滚珠摆杆型K 1b D3M-01K2 1a D3M-01K2-3 L 1b D3M-01L2 1a D3M-01L2-3 R形摆杆型K 1b D3M-01K3 1a D3M-01K3-3 L 1b D3M-01L3 1a D3M-01L3-3
接触规格1b（常闭型） 1a（常开型） - 安全规格认证额定值
额定电压 阻性负载 DC30 V 0.1 A 注: 上述额定值是在下面条件下测得的数据。
环境温度:20±2ºC
环境湿度:65±5％
操作频率: 30 次/min
性能容许操作速度0.1mm~1m/s (针状按钮型的场合) . 容许操作频率机械: 400次/min 电气: 60次/min 绝缘电阻100 MΩ 以上(DC500V绝缘电阻计) 接触电阻(初始值) *1100 mΩ 以下，包括连接器和50-mm AWG28导线电阻 耐电压同极端子之间：AC1,000V 50/60Hz 1min
带电金属部与地之间：AC1,500V 50/60Hz 1min
各端子与非带电金属部之间：AC1,500V 50/60Hz 1min振动误动作:频率10~55Hz双振幅1.5mm 冲击耐久: 最大1,000 m/s2（约100g） 误动作 *2: 最大300 m/s2（约30g） 寿命 *3机械: 50万次以上(60次/min) 电气: 20万次以上(30次/min) 保护结构IEC IP40 防触电保护等级Class I 漏电特性 (PTI)175 使用环境温度-25ºC ～ +85ºC 60%RH以下(无结冰、无凝露) 使用环境湿度85% RH以下 (+5~+35ºC时) 重量约. 2 g (针状按钮型的场合) 注: 上述值为初始值。 *1 包括连接器和导线(AWG#28 长50mm)的电阻值. *2 在针状按钮型中为了自由位置和总行程位置的数据，在摆杆型中为总行程位置的数据。接点的闭路或开路在1ms以内。 *3 关于试验条件请另行查询。 摆杆型（K）

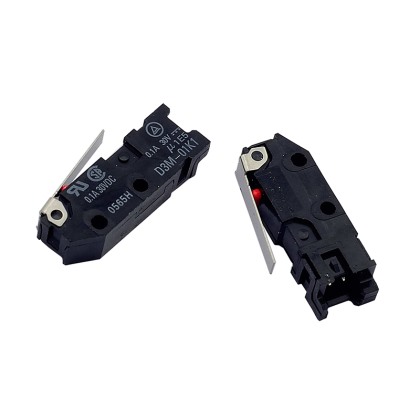

D3M-01K1
D3M-01K1-3
OF 最大
RF 最小.0.50 N {51 gf}
0.06 N {6 gf}OT 最小.
MD 最大.1.2 mm
0.8 mmFP 最大.
OP14.0 mm
10.0±0.8 mm
