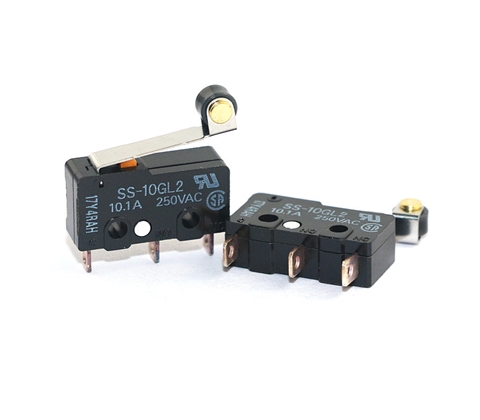

SS-10GL

所属类别：微动开关

产品规格：

SS-10GL

所属类别：微动开关

产品规格：

详细内容

SS系列小型微动开关
高安全而又可靠的欧姆龙超小型基本开关
备有0.1A～10.1A型的各个品种，产品规格齐全，是欧姆龙畅销的微动开关。
动作力规格满足从低负载动作到高负载动作的各种用途，品种丰富。
采用简单稳定的分割2片弹簧，实现了3,000万次的长寿命。
可提供1 mm最小接点间隙型号用于联锁设备

SS系列小型微动开关

摆杆型	焊接端子	1c	0.49 N {50 gf}	SS-10GL	SS-5GL	SS-01GL
		1b		SS-10GL-2	SS-5GL-2	SS-01GL-2
		1a		SS-10GL-3	SS-5GL-3	SS-01GL-3
	接线片端子（#110）	1c		SS-10GLT	SS-5GLT	SS-01GLT
		1b		SS-10GL-2T	SS-5GL-2T	SS-01GL-2T
		1a		SS-10GL-3T	SS-5GL-3T	SS-01GL-3T
	印刷基板用端子	1c		SS-10GLD	SS-5GLD	SS-01GLD
		1b		SS-10GL-2D	SS-5GL-2D	SS-01GL-2D
		1a		SS-10GL-3D	SS-5GL-3D	SS-01GL-3D
	焊接端子	1c	0.16 N {16 gf}	---	SS-5GL-F	SS-01GL-F
		1b		---	SS-5GL-F-2	SS-01GL-F-2
		1a		---	SS-5GL-F-3	SS-01GL-F-3
	接线片端子（#110）	1c		---	SS-5GL-FT	SS-01GL-FT
		1b		---	SS-5GL-F-2T	SS-01GL-F-2T
		1a		---	SS-5GL-F-3T	SS-01GL-F-3T

额定值

项目

型号	额定电压

阻性负载

SS-10 系列

AC250V

10.1A

SS-5 系列

AC125V
AC250V

5A
3A

SS-01 系列

AC125V

0.1A

DC30V

0.1A

SS-5F 系列

AC250V

3 A

DC30V

5 A

注:	上述额定值是在下面条件下测得的数据。 (1)环境温度: 20±2ºC (2)环境湿度: 65±5%RH (3)操作频率：30次/min

性能

项目			SS-10 系列	SS-5 系列	SS-01 系列	SS-5F 系列
容许操作速度			0.1mm~1m/s ( 针状按钮型的场合)
容许操作频率	机械		400 次/min
容许操作频率	电气		30 次/min
绝缘电阻			100 MΩ 以上( DC500V绝缘电阻计)
绝缘电阻 (初始型)	OF 1.47 N 型		30 mΩ 以下.		50 mΩ 以下.	30 mΩ 以下.
	OF 0.49 N 型		-	50 mΩ 以下.	100 mΩ 以下.	-
	OF 0.25 N 型		-		150 mΩ 以下.	-
耐电压 *1	同极端子间		AC1,000V 50/60Hz 1min		AC600V 50/60 Hz 1 min	AC1,000V 50/60 Hz 1 min
	带电金属部与地之间		AC1,500 V 50/60 Hz 1 min
	各端子和非带电金属部之间		AC1,500V 50/60 Hz 1 min
振动 *2	误动作		频率10~55Hz双振幅1.5mm
冲击	耐久	OF 1.47 N 型	最大1,000 m/s2（约100g）
		OF 0.49 N 型	最大500 m/s2（约50g）			-
		OF 0.25 N 型	最大500 m/s2（约50g）			-
	误动作*2	OF 1.47 N 型	最大300 m/s2（约30g）
		OF 0.49 N 型	最大200 m/s2（约20g）			-
		OF 0.25 N 型	最大200 m/s2（约20g）			-
寿命 *3	机械		10,000,000 次以上 (60 次/min)	30,000,000 次以上 (60 次/min)		100,000 次以上 (60 次/min)
寿命 *3	电气		50,000 次以上 (30 次/min)	200,000 次以上 (30 次/min)		100,000 次以上 (30 次/min)
保护结构			IEC IP40
触电保护级			Class Ⅰ
PTI (漏电特性)			175
使用环境温度			-25ºC~+85°C 60%RH以下(无结冰、无凝露)
使用环境湿度			85%RH以下(+5~+35ºC时 )
重量			约. 1.6 g (针状按钮型的场合)

注:	上述数值为初始值。
	*1	耐电压为使用了隔板(参考相关页)时的数值。
	*2	在针状按钮型中为自由位置和总行程位置的数值，摆杆型时是总行程位置上的数值。接点的闭路或开路在1ms以内。

注:	1.	除非另有说明，否则所有单位均为毫米。
	2.	以下插图和图形适用于焊接端子型号。有关带有快速连接端子（＃110）或PCB端子的型号的详细信息，请参见数据表的第6页。
	3.	上述外型尺寸图中未注公差为±0.4mm。
	4.	动作特性为向A方向 ()动作时的情况

尺寸表
(单位: mm)

图例、图纸为焊接端子时的情况。有关接线片端子（#110）、印刷基板用端子的详情请参考前页的『■端子的种类/形状』

针状按钮型

SS-10
SS-5(-F)
SS-01(-E,-F)

型号	SS-10	SS-5 SS-01	SS-5-F SS-01-F	SS-01-E
OF 最大 RF 最小	1.47 N {150 gf} 0.25 N {25 gf}	1.47 N {150 gf} 0.25 N {25 gf}	0.49 N {50 gf} 0.04 N {4 gf}	0.25 N {25 gf} 0.02 N {2 gf}
PT 最大. OT 最小 MD 最大	0.6mm 0.4mm 0.12mm	0.5mm 0.5mm 0.1mm	0.5mm 0.5mm 0.1mm	0.5mm 0.5mm 0.1mm
OP	8.4±0.5mm

摆杆型

SS-10GL
SS-5GL(-F)
SS-01GL(-E,-F)

注:

RF的参考值表示的数值为摆杆的重量不影响按钮开关安装时的值。

型号	SS-10GL	SS-5GL SS-01GL	SS-5GL-F SS-01GL-F	SS-01GL-E
OF 最大 RF 最小	0.49 N {50 gf} 0.06 N {6 gf}	0.49 N {50 gf} 0.06 N {6 gf}	0.16 N {16 gf} 0.02 N {2 gf}	0.08 N {8 gf} 0.01 N {1 gf} (参考值)
OT 最小 MD 最大	1.0 mm 1.0 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm
FP 最大 OP	13.6 mm 8.8±0.8mm

注:	RF的参考值表示的数值为摆杆的重量不影响按钮开关安装时的值。

SS-10GL

SS-10GL
