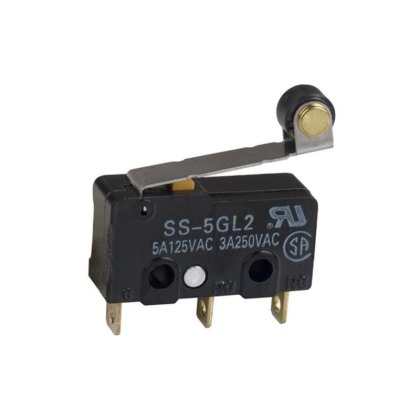

SS-5GL2
  • SS-5GL2

SS-5GL2

所属类别:微动开关

产品规格:

SS-5GL2
  • SS-5GL2

SS-5GL2

所属类别:微动开关

产品规格:

详细内容
SS 超小型基本开关
高安全而又可靠的欧姆龙超小型基本开关
备有0.1A~10.1A型的各个品种,产品规格齐全,是欧姆龙畅销的微动开关。
动作力规格满足从低负载动作到高负载动作的各种用途,品种丰富。
采用简单稳定的分割2片弹簧,实现了3,000万次的长寿命。
可提供1 mm最小接点间隙型号用于联锁设备
超小型基本开关
  • 驱动杆 端子规格 接触规格 动作力(OF)最大 10.1 A 5A 0.1 A
    滚珠摆杆型


    焊接端子 1c 0.49 N {50 gf} SS-10GL2 SS-5GL2 SS-01GL2
    1b SS-10GL2-2 SS-5GL2-2 SS-01GL2-2
    1a SS-10GL2-3 SS-5GL2-3 SS-01GL2-3
    接线片端子(#110) 1c SS-10GL2T SS-5GL2T SS-01GL2T
    1b SS-10GL2-2T SS-5GL2-2T SS-01GL2-2T
    1a SS-10GL2-3T SS-5GL2-3T SS-01GL2-3T
    印刷基板用端子 1c SS-10GL2D SS-5GL2D SS-01GL2D
    1b SS-10GL2-2D SS-5GL2-2D SS-01GL2-2D
    1a SS-10GL2-3D SS-5GL2-3D SS-01GL2-3D
    焊接端子 1c 0.16 N {16 gf} --- SS-5GL2-F SS-01GL2-F
    1b --- SS-5GL2-F-2 SS-01GL2-F-2
    1a --- SS-5GL2-F-3 SS-01GL2-F-3
    接线片端子(#110) 1c --- SS-5GL2-FT SS-01GL2-FT
    1b --- SS-5GL2-F-2T SS-01GL2-F-2T
    1a --- SS-5GL2-F-3T SS-01GL2-F-3T
    印刷基板用端子 1c --- SS-5GL2-FD SS-01GL2-FD
    1b --- SS-5GL2-F-2D SS-01GL2-F-2D
    1a --- SS-5GL2-F-3D SS-01GL2-F-3D
    焊接端子 1c 0.08 N
    {8 gf}
    --- --- SS-01GL2-E
    1b --- --- SS-01GL2-E-2
    1a --- --- SS-01GL2-E-3
    接线片端子(#110) 1c --- --- SS-01GL2-ET
    1b --- --- SS-01GL2-E-2T
    1a --- --- SS-01GL2-E-3T
    印刷基板用端子 1c --- --- SS-01GL2-ED
    1b --- --- SS-01GL2-E-2D
    1a --- --- SS-01GL2-E-3D

    耐热型
    驱动杆 端子规格 接触规格 动作力(OF)最大 10.1 A 5A 0.1 A
    针状按钮型



    焊接端子 1c 1.47 N {150 gf} SS-10-T SS-5-T SS-01-T
    接线片端子(#110) SS-10T-T SS-5T-T SS-01T-T
    印刷基板用端子 SS-10D-T SS-5D-T SS-01D-T
    摆杆型


    焊接端子 0.49 N {50 gf} SS-10GL-T SS-5GL-T SS-01GL-T
    接线片端子(#110) SS-10GLT-T SS-5GLT-T SS-01GLT-T
    印刷基板用端子 SS-10GLD-T SS-5GLD-T SS-01GLD-T
    长摆杆型


    焊接端子 0.39 N {40 gf} SS-10GL111-T SS-5GL111-T SS-01GL111-T
    接线片端子(#110) SS-10GL111T-T SS-5GL111T-T SS-01GL111T-T
    印刷基板用端子 SS-10GL111D-T SS-5GL111D-T SS-01GL111D-T
    R形摆杆型


    焊接端子 0.49 N {50 gf} SS-10GL13-T SS-5GL13-T SS-01GL13-T
    接线片端子(#110) SS-10GL13T-T SS-5GL13T-T SS-01GL13T-T
    印刷基板用端子 SS-10GL13D-T SS-5GL13D-T SS-01GL13D-T
    滚珠摆杆型(滚珠材质:不锈钢)


    焊接端子 0.49 N {50 gf} SS-10GL02-T SS-5GL02-T SS-01GL02-T
    接线片端子(#110) SS-10GL02T-T SS-5GL02T-T SS-01GL02T-T
    印刷基板用端子 SS-10GL02D-T SS-5GL02D-T SS-01GL02D-T
    注: 请与当地欧姆龙销售代表联系,以获取有关SPST-NO和1b型号的详细信息。

    间隙(1mm最小)型
    驱动杆 端子规格 接触规格 动作力(OF)最大 10.1 A 5A 0.1 A
    长摆杆型


    焊接端子 1c 0.54 N {55 gf} - SS-5FL111-3 -
    接线片端子(#110) - SS-5FL111-3T -

    接触规格
  • 额定值
    项目
    型号
    额定电压
    阻性负载
    SS-10 系列 AC250V 10.1A
    SS-5 系列 AC125V
    AC250V
    5A
    3A
    SS-01 系列 AC125V 0.1A
    DC30V 0.1A
    SS-5F 系列 AC250V 3 A
    DC30V 5 A
    注: 上述额定值是在下面条件下测得的数据。
    (1)环境温度: 20±2ºC
    (2)环境湿度: 65±5%RH
    (3)操作频率:30次/min
  • 滚珠摆杆型 SS:dimensions4
    SS-10GL2
    SS-5GL2(-F)
    SS-01GL2(-E,-F)
    型号
    SS-10GL2
    SS-5GL2
    SS-01GL2
    SS-5GL2-F
    SS-01GL2-F
    SS-01GL2-E
    OF 最大
    RF 最小
    0.49 N {50 gf}
    0.06 N {6 gf}
    0.49 N {50 gf}
    0.06 N {6 gf}
    0.16 N {16 gf}
    0.02 N {2 gf}
    0.08 N {8 gf}
    0.01 N {1 gf}
    (参考值)
    OT 最小
    MD 最大
    1.0 mm
    1.0 mm
    1.2 mm
    0.8 mm
    1.2 mm
    0.8 mm
    1.2 mm
    0.8 mm
    FP 最大
    OP
    19.3 mm
    14.5±0.8mm
    注: RF的参考值表示的数值为摆杆的重量不影响按钮开关安装时的值。
