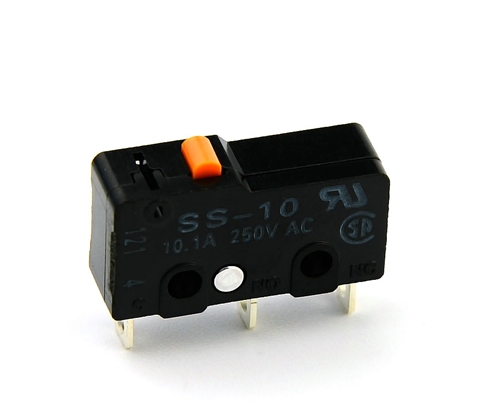

SS系列小型微动开关
高安全而又可靠的欧姆龙超小型基本开关
备有0.1A~10.1A型的各个品种,产品规格齐全,是欧姆龙畅销的微动开关。
动作力规格满足从低负载动作到高负载动作的各种用途,品种丰富。
采用简单稳定的分割2片弹簧,实现了3,000万次的长寿命。
可提供1 mm最小接点间隙型号用于联锁设备
小型微动开关、欧姆龙微动开关。
  • 型号清单
    普通型
    驱动杆 端子规格 接触规格 动作力(OF)最大 10.1 A 5A 0.1 A
    针状按钮型


    焊接端子 1c 1.47 N
    {150 gf}
    SS-10 SS-5 SS-01
    1b SS-10-2 SS-5-2 SS-01-2
    1a SS-10-3 SS-5-3 SS-01-3
    接线片端子(#110) 1c SS-10T SS-5T SS-01T
    1b SS-10-2T SS-5-2T SS-01-2T
    1a SS-10-3T SS-5-3T SS-01-3T
    印刷基板用端子 1c SS-10D SS-5D SS-01D
    1b SS-10-2D SS-5-2D SS-01-2D
    1a SS-10-3D SS-5-3D SS-01-3D
    焊接端子 1c 0.49 N
    {50 gf}
    --- SS-5-F SS-01-F
    1b --- SS-5-F-2 SS-01-F-2
    1a --- SS-5-F-3 SS-01-F-3
    接线片端子(#110) 1c --- SS-5-FT SS-01-FT
    1b --- SS-5-F-2T SS-01-F-2T
    1a --- SS-5-F-3T SS-01-F-3T
    印刷基板用端子 1c --- SS-5-FD SS-01-FD
    1b --- SS-5-F-2D SS-01-F-2D
    1a --- SS-5-F-3D SS-01-F-3D
    焊接端子 1c 0.25 N
    {25 gf}
    --- --- SS-01-E
    1b --- --- SS-01-E-2
    1a --- --- SS-01-E-3
    接线片端子(#110) 1c --- --- SS-01-ET
    1b --- --- SS-01-E-2T
    1a --- --- SS-01-E-3T
    印刷基板用端子 1c --- --- SS-01-ED
    1b --- --- SS-01-E-2D
    1a --- --- SS-01-E-3D
  • 额定值
    项目
    型号
    额定电压
    阻性负载
    SS-10 系列 AC250V 10.1A
    SS-5 系列 AC125V
    AC250V
    5A
    3A
    SS-01 系列 AC125V 0.1A
    DC30V 0.1A
    SS-5F 系列 AC250V 3 A
    DC30V 5 A
    注: 上述额定值是在下面条件下测得的数据。
    (1)环境温度: 20±2ºC
    (2)环境湿度: 65±5%RH
    (3)操作频率:30次/min

    性能
    项目
    SS-10 系列 SS-5 系列 SS-01 系列 SS-5F 系列
    容许操作速度
    0.1mm~1m/s ( 针状按钮型的场合)
    容许操作频率
    机械 400 次/min
    电气
    30 次/min
    绝缘电阻
    100 MΩ 以上( DC500V绝缘电阻计)
    绝缘电阻
    (初始型)
    OF 1.47 N 型 30 mΩ 以下. 50 mΩ 以下. 30 mΩ 以下.
    OF 0.49 N 型 - 50 mΩ 以下. 100 mΩ 以下. -
    OF 0.25 N 型 - 150 mΩ 以下. -
    耐电压 *1
    同极端子间 AC1,000V 50/60Hz 1min AC600V 50/60 Hz 1 min AC1,000V 50/60 Hz 1 min
    带电金属部与地之间 AC1,500 V 50/60 Hz 1 min
    各端子和非带电金属部之间 AC1,500V 50/60 Hz 1 min
    振动 *2
    误动作 频率10~55Hz双振幅1.5mm
    冲击
    耐久 OF 1.47 N 型 最大1,000 m/s2(约100g)
    OF 0.49 N 型 最大500 m/s2(约50g) -
    OF 0.25 N 型 最大500 m/s2(约50g) -
    误动作*2 OF 1.47 N 型 最大300 m/s2(约30g)
    OF 0.49 N 型 最大200 m/s2(约20g) -
    OF 0.25 N 型 最大200 m/s2(约20g) -
    寿命 *3
    机械 10,000,000 次以上
    (60 次/min)
    30,000,000 次以上
    (60 次/min)
    100,000
    次以上
    (60 次/min)
    电气 50,000 次以上
    (30 次/min)
    200,000 次以上
    (30 次/min)
    100,000
    次以上
    (30 次/min)
    保护结构
    IEC IP40
    触电保护级
    Class Ⅰ
    PTI (漏电特性)
    175
    使用环境温度
    -25ºC~+85°C 60%RH以下(无结冰、无凝露)
    使用环境湿度
    85%RH以下(+5~+35ºC时 )
    重量
    约. 1.6 g (针状按钮型的场合)
    注: 上述数值为初始值。
    *1 耐电压为使用了隔板(参考相关页)时的数值。
    *2 在针状按钮型中为自由位置和总行程位置的数值,摆杆型时是总行程位置上的数值。接点的闭路或开路在1ms以内。
  • 注: 1. 除非另有说明,否则所有单位均为毫米。
    2. 以下插图和图形适用于焊接端子型号。有关带有快速连接端子(#110)或PCB端子的型号的详细信息,请参见数据表的第6页。
    3. 上述外型尺寸图中未注公差为±0.4mm。
    4. 动作特性为向A方向 ()动作时的情况

    尺寸表
    (单位: mm)
    图例、图纸为焊接端子时的情况。有关接线片端子(#110)、印刷基板用端子的详情请参考前页的『■端子的种类/形状』
    针状按钮型 SS:dimensions1
    SS-10
    SS-5(-F)
    SS-01(-E,-F)
    型号
    SS-10
    SS-5
    SS-01
    SS-5-F
    SS-01-F
    SS-01-E
    OF 最大
    RF 最小
    1.47 N {150 gf}
    0.25 N {25 gf}
    1.47 N {150 gf}
    0.25 N {25 gf}
    0.49 N {50 gf}
    0.04 N {4 gf}
    0.25 N {25 gf}
    0.02 N {2 gf}
    PT 最大.
    OT 最小
    MD 最大
    0.6mm
    0.4mm
    0.12mm
    0.5mm
    0.5mm
    0.1mm
    0.5mm
    0.5mm
    0.1mm
    0.5mm
    0.5mm
    0.1mm
    OP
    8.4±0.5mm
