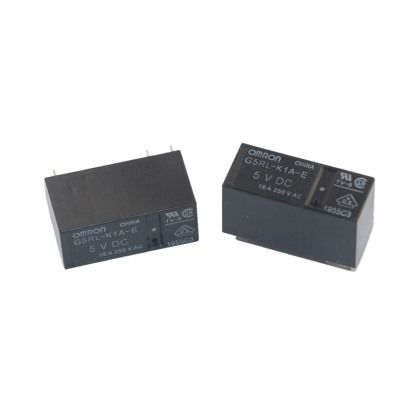

G5RL-K1A-E-DC5V
  • G5RL-K1A-E-DC5V

G5RL-K1A-E-DC5V

所属类别:磁保持继电器

产品规格:

G5RL-K1A-E-DC5V
  • G5RL-K1A-E-DC5V

G5RL-K1A-E-DC5V

所属类别:磁保持继电器

产品规格:

详细内容
G5RL-U/-K 功率继电器
小型低背,实现16A开关的闭锁型继电器
线圈与接点间的绝缘沿面距离8mm。
耐冲击电压高达10kV,高绝缘。
最高环境温度可达85℃。
适用于TV-8额定规格。(接点构成:1a)
磁保持继电器
  • 分类 端子形状 接点结构 保护构造 1线圈锁闭型 2线圈锁闭型 最小包装单位
    型号 线圈额定电压 型号 线圈额定电压
    高容量型 印刷电路板用端子 1a 耐助焊剂型 G5RL-U1A-E DC3 V
    DC5 V
    DC6 V
    DC12 V
    DC24 V
    G5RL-K1A-E DC5 V
    DC12 V
    DC24 V
    100 个/托盘
    1c G5RL-U1-E G5RL-K1-E
    注: 订购时,请注明额定线圈电压(V)。
    例: G5RL-U1A-E
    此外,交付时的包装标记及标注的电压规格为□□VDC。
  • 线圈
    1线圈闭锁型
    额定电压 额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压 复位电压 最大容许电压 消耗功率
    (W)
    额定电压的%
    DC3 V 200 15 70% 以下. 70% 以下. 130% 约. 0.6
    DC5 V 120 41.7
    DC6 V 100 60
    DC12 V 50 240
    DC24 V 25 960


    2线圈闭锁型
    额定电压
    额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压 复位电压 最大容许电压 消耗功率
    (W)
    动作线圈 复位线圈 动作线圈 复位线圈 额定电压的% 动作线圈 复位线圈
    DC5V 150 33.3 70% 以下. 70% 以下. 130% 约. 0.75
    DC12V 62.5 192
    DC24V 35 686 约. 0.84
    注. 额定电流和线圈电阻为线圈温度23℃时的值,公差为±10%。
  • G5RL-K1A-E

    印刷基板加工尺寸(BOTTOM VIEW)

    端子配置/内部接线图
    (BOTTOM VIEW)


    注. 请注意线圈极性。
    注 方向标记如下所示:
