- 种类
种类 构造 接点构成 型号 线圈额定电压（V） 最小包装单位 单型、稳定型 塑料密封型 DPDT(2c) G6K-2F-RF-V DC3、4.5、5、 12 40个/杆装 注.1 订购时，请注明线圈额定电压（V）。 例：G6K-2F-RF-V
此外，交付时的包装标记及产品上标注的电压规格为□□VDC。 - 操作线圈
额定电压（V） 项目额定电流
(mA)线圈电阻
(Ω)动作电压
(V)复位电压
(V)最大容许电压
(V)消耗功率
(mW)% DC 3 33.0 91 80% 以下 10% 以上 150% 约100 DC 4.5 23.2 194 DC 5 21.1 237 DC 12 9.1 1,315 注 1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10％。 2. 动作特性指的是线圈温度为+23℃时的值。 3. 最大容许电压指的是继电器线圈能承受的电压最大值。
开关部（接点部）
* 负载侧V.SWR≤1.2时的值。项目 负载电阻负载 额定负载 AC125V 0.3A
DC30V 1A
DC10V 10mA
8GHz 1W *额定通电电流 1A 接点电压的最大值 AC125V、DC60V 接点电流的最大值 1A
高频特性 *1项目 频率8GHz 差分传输特性 插入损耗 3dB以下 绝缘 15dB以上 回复损耗（V.SWR） 5dB以上（3.57以下） 单向特性
（参考值）插入损耗 4dB以下 绝缘 同极接点间 15dB以上 异极接点间 15dB以上 回复损耗（V.SWR） 5dB以上（3.57以下） 传递功率的最大值 1W *2 开闭功率的最大值 1W *2 注 1. 测量类的阻抗为50Ω。（差动阻抗为100Ω） 2. 上述值为初始值。 *1 在重复性（再现性）要求较高的用途中使用时，请向本公司咨询。 *2 负载侧V.SWR≤1.2时的值。
性能接触电阻 *1 100 mΩ 以下 动作时间 *2 3ms以下（约1.4ms） 复位时间 *2 3ms以下（约0.7ms） 绝缘电阻 *3 500 MΩ 以上（DC500V时） 耐压 线圈和接点间 AC350V 50/60Hz 1min 异极接点间 AC350V 50/60Hz 1min 同极接点间 AC350V 50/60Hz 1min 线圈接点与接地线之间 AC350V 50/60Hz 1min 振动 耐久 10～55～10Hz 单振幅2.5mm（双振幅5mm） 误动作 10～55～10Hz 单振幅1.65mm（双振幅3.3mm） 冲击 耐久 1,000 m/s2 误动作 750 m/s2 耐久性 机械 5,000万次以上（开关频率36,000次/h） 电气 100万次以上（DC10V10mA、开关频率1,800次/h） 10万次以上（其它额定负载、开关频率1,800次/h） 使用环境温度 -40～＋70℃（无结冰、无凝露） 使用环境湿度 5～85％RH 重量 约1.16 g 注. 上述值为初始值。 1. 测量条件：DC1V 10mA电压下降法。 2. （ ）内的值为实效值。 3. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位。

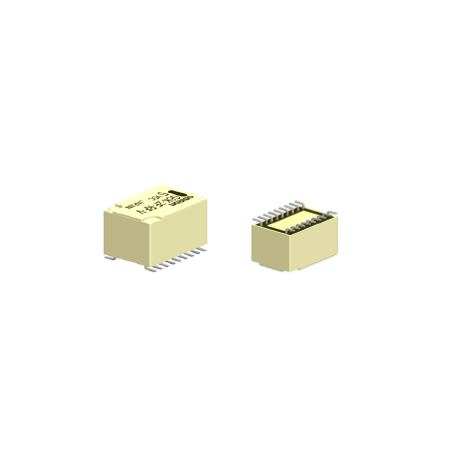

G6K-2F-RF-V
印刷基板加工尺寸
(顶视图)
尺寸公差为:±0.1mm
端子配置/内部接线图
(顶视图)
注. 请注意线圈极性。注 1. 普通尺寸公差为±0.3mm。 2. 端子的共面性为0.15mm以下。 3. 印刷基板加工图的尺寸为考虑了焊接性能的推荐示例。
高频特性因焊盘部分的尺寸而异。请在实际设备基板上确认对高频 特性的影响之后再使用。关于包装规格
管装
下图所示为管装包装，继电器本体的方向性指示标记位于左侧。
请注意印刷基板封装时继电器的方向。
