半间距连接器SMT型 XH5-N系列

所属类别:半间距连接器/板对电缆连接

产品规格:

高速连接器

半间距连接器SMT型 XH5-N系列

所属类别:半间距连接器/板对电缆连接

产品规格:

高速连接器

详细内容
XH5-N 半间距连接器SMT型(基板对基板、基板对电缆连接用)
对应表面封装的1.27mm间距连接器
表面封装型产品,可在基板背面封装零件。
可借助定位轴在基板上准确封装。
支持回流焊接。
可对应各种极数和基板连接方向(垂直、水平、堆叠)并且堆叠连接时的基板间高度可对应至8~18.5mm,
有助于提高设计自由度。
备有加强了基板保持强度的固定部通孔回流焊型构造(THR型)。
备有压接用插座,可在现场自由加工线束。
同时也可标配线束。
UL规格认证品(文件No.E103202)*
* XH5M-N、XH5T-N、XH5H-N除外。
高速连接器

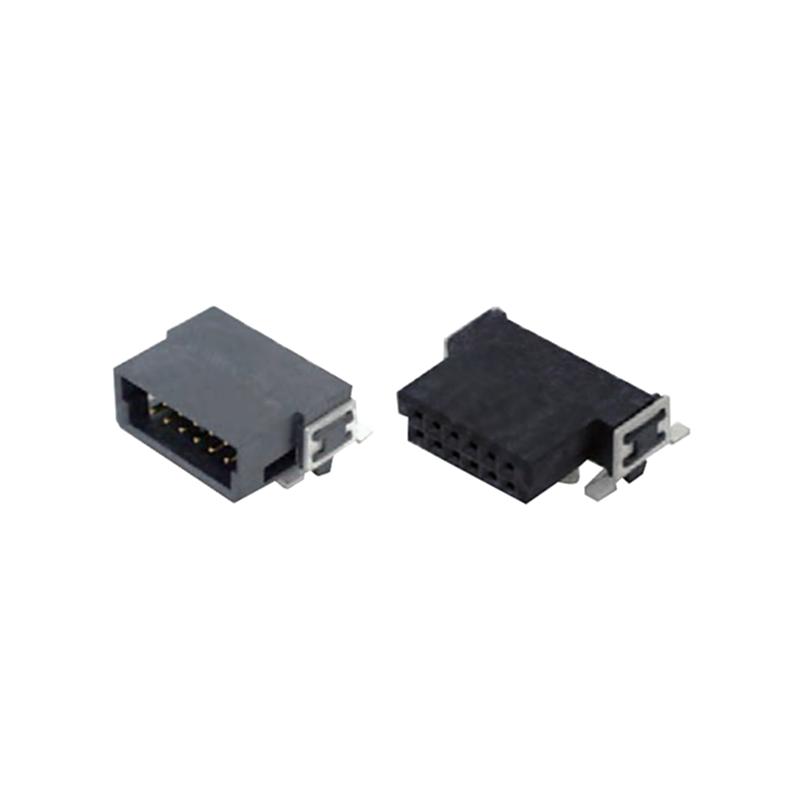

  • ■XH5A-□□15-N

    极数 型号 卷盘包装数量(个)
    XH5A-□□15-N
    插头 L型
    端子部/固定部 SMT型
    12 XH5A-1215-N 560
    20 XH5A-2015-N
    26 XH5A-2615-N
    32 XH5A-3215-N
    40 XH5A-4015-N
    50 XH5A-5015-N
    68 XH5A-6815-N
    80 XH5A-8015-N

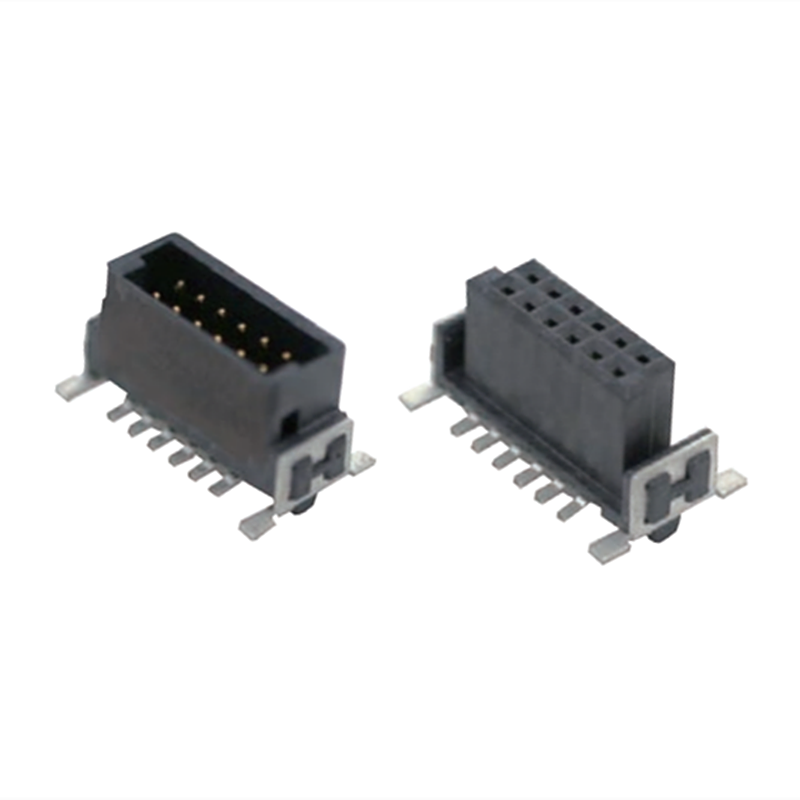

    ■XH5E-□□15-□N
    极数 型号 高度(mm) 型号 卷盘包装数量(个)
    XH5E-□□15-□N
    插头 直型
    端子部/固定部 SMT型
    12 6.6 XH5E-1215-1N 280
    8.1 XH5E-1215-2N
    9.7 XH5E-1215-3N 250
    20 6.6 XH5E-2015-1N 280
    8.1 XH5E-2015-2N
    9.7 XH5E-2015-3N 250
    26 6.6 XH5E-2615-1N 280
    8.1 XH5E-2615-2N
    9.7 XH5E-2615-3N 250
    32 6.6 XH5E-3215-1N 280
    8.1 XH5E-3215-2N
    9.7 XH5E-3215-3N 250
    40 6.6 XH5E-4015-1N 280
    8.1 XH5E-4015-2N
    9.7 XH5E-4015-3N 250
    50 6.6 XH5E-5015-1N 280
    8.1 XH5E-5015-2N
    9.7 XH5E-5015-3N 250
    68 6.6 XH5E-6815-1N 280
    8.1 XH5E-6815-2N
    9.7 XH5E-6815-3N 250
    80 6.6 XH5E-8015-1N 280
    8.1 XH5E-8015-2N
    9.7 XH5E-8015-3N 250

    ■XH5A-□□16-N
    极数 型号 卷盘包装数量(个)

    XH5A-□□16-N
    插头 L型
    端子部 SMT型、固定部 THR型
    12 XH5A-1216-N 440
    20 XH5A-2016-N
    26 XH5A-2616-N
    32 XH5A-3216-N
    40 XH5A-4016-N
    50 XH5A-5016-N
    68 XH5A-6816-N
    80 XH5A-8016-N

    ■XH5E-□□16-□N
    极数 高度(mm) 型号 卷盘包装数量(个)

    XH5E-□□16-□N
    插头 直型
    端子部 SMT型、固定部 THR型
    12 6.6 XH5E-1216-1N 220
    8.1 XH5E-1216-2N
    9.7 XH5E-1216-3N
    20 6.6 XH5E-2016-1N
    8.1 XH5E-2016-2N
    9.7 XH5E-2016-3N
    26 6.6 XH5E-2616-1N
    8.1 XH5E-2616-2N
    9.7 XH5E-2616-3N
    32 6.6 XH5E-3216-1N
    8.1 XH5E-3216-2N
    9.7 XH5E-3216-3N
    40 6.6 XH5E-4016-1N
    8.1 XH5E-4016-2N
    9.7 XH5E-4016-3N
    50 6.6 XH5E-5016-1N
    8.1 XH5E-5016-2N
    9.7 XH5E-5016-3N
    68 6.6 XH5E-6816-1N
    8.1 XH5E-6816-2N
    9.7 XH5E-6816-3N
    80 6.6 XH5E-8016-1N
    8.1 XH5E-8016-2N
    9.7 XH5E-8016-3N

    ■XH5F-□□15-N
    极数 型号 卷盘包装数量(个)

    XH5F-□□15-N
    插座 L型
    端子部/固定部 SMT型
    12 XH5F-1215-N 560
    20 XH5F-2015-N
    26 XH5F-2615-N
    32 XH5F-3215-N
    40 XH5F-4015-N
    50 XH5F-5015-N
    68 XH5F-6815-N
    80 XH5F-8015-N

    ■XH5B-□□15-□N
    极数 高度(mm) 型号 卷盘包装数量(个)

    XH5B-□□15-□N
    插座 直型
    端子部/固定部 SMT型
    12 6.25 XH5B-1215-4N 280
    9.05 XH5B-1215-5N
    13.65 XH5B-1215-6N 170
    20 6.25 XH5B-2015-4N 280
    9.05 XH5B-2015-5N
    13.65 XH5B-2015-6N 170
    26 6.25 XH5B-2615-4N 280
    9.05 XH5B-2615-5N
    13.65 XH5B-2615-6N 170
    32 6.25 XH5B-3215-4N 280
    9.05 XH5B-3215-5N
    13.65 XH5B-3215-6N 170
    40 6.25 XH5B-4015-4N 280
    9.05 XH5B-4015-5N
    13.65 XH5B-4015-6N 170
    50 6.25 XH5B-5015-4N 280
    9.05 XH5B-5015-5N
    13.65 XH5B-5015-6N 170
    68 6.25 XH5B-6815-4N 280
    9.05 XH5B-6815-5N
    13.65 XH5B-6815-6N 170
    80 6.25 XH5B-8015-4N 280
    9.05 XH5B-8015-5N
    13.65 XH5B-8015-6N 170

    ■XH5B-□□16-□N
    极数 高度(mm) 型号 卷盘包装数量(个)

    XH5B-□□16-□N
    插座 直型
    端子部 SMT型、固定部 THR型
    12 6.25 XH5B-1216-4N 220
    9.05 XH5B-1216-5N
    13.65 XH5B-1216-6N
    20 6.25 XH5B-2016-4N
    9.05 XH5B-2016-5N
    13.65 XH5B-2016-6N
    26 6.25 XH5B-2616-4N
    9.05 XH5B-2616-5N
    13.65 XH5B-2616-6N
    32 6.25 XH5B-3216-4N
    9.05 XH5B-3216-5N
    13.65 XH5B-3216-6N
    40 6.25 XH5B-4016-4N
    9.05 XH5B-4016-5N
    13.65 XH5B-4016-6N
    50 6.25 XH5B-5016-4N
    9.05 XH5B-5016-5N
    13.65 XH5B-5016-6N
    68 6.25 XH5B-6816-4N
    9.05 XH5B-6816-5N
    13.65 XH5B-6816-6N
    80 6.25 XH5B-8016-4N
    9.05 XH5B-8016-5N
    13.65 XH5B-8016-6N

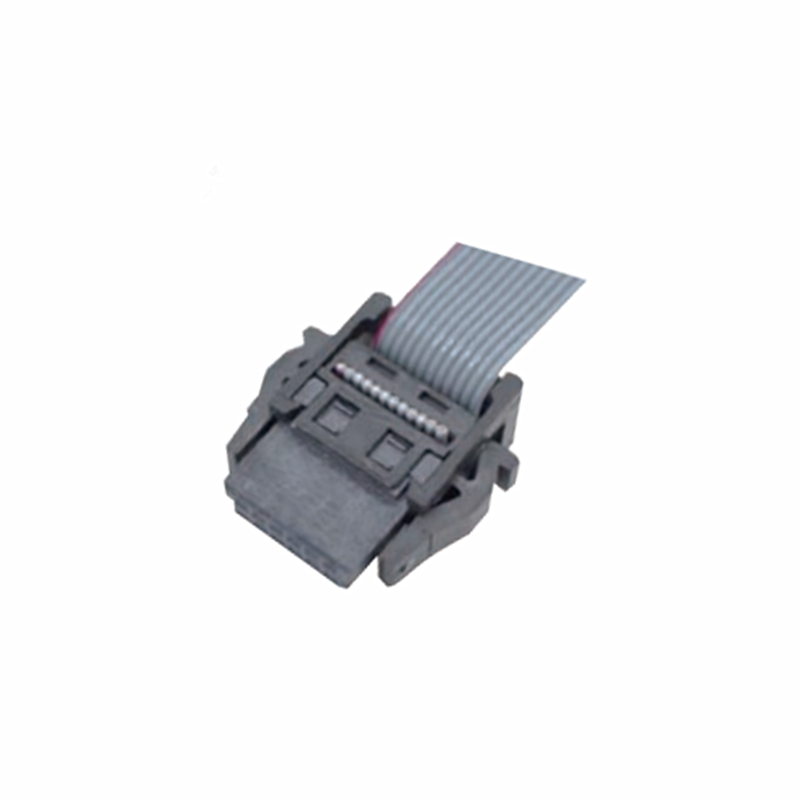

    ■XH5M-□□10-N
    极数 型号 型号最小包装单位(个)

    XH5M-□□10-N
    插座 压接型
    12 XH5M-1210-N 100
    20 XH5M-2010-N 105
    26 XH5M-2610-N 120
    32 XH5M-3210-N 100
    40 XH5M-4010-N
    50 XH5M-5010-N 75
    68 XH5M-6810-N 50
    80 XH5M-8010-N

    ■XH5T-□□04-N
    极数 型号 最小包装单位(个)

    XH5T-□□04-N
    应力释放器
    12 XH5T-1204-N 100
    20 XH5T-2004-N
    26 XH5T-2604-N
    32 XH5T-3204-N
    40 XH5T-4004-N
    50 XH5T-5004-N 75
    68 XH5T-6804-N
    80 XH5T-8004-N 50

    ■XH5H-□□10-□□N
    极数 电缆长度L
    (mm)
    型号 最小包装单位(个)
    XH5H-□□10-□□N
    两端带连接器电缆
    (插座/插座)
    12 100 XH5H-1210-10N 10
    200 XH5H-1210-20N
    300 XH5H-1210-30N
    500 XH5H-1210-50N
    700 XH5H-1210-70N
    1000 XH5H-1210-1MN
    20 100 XH5H-2010-10N
    200 XH5H-2010-20N
    300 XH5H-2010-30N
    500 XH5H-2010-50N
    700 XH5H-2010-70N
    1000 XH5H-2010-1MN
    26 100 XH5H-2610-10N
    200 XH5H-2610-20N
    300 XH5H-2610-30N
    500 XH5H-2610-50N
    700 XH5H-2610-70N
    1000 XH5H-2610-1MN
    32 100 XH5H-3210-10N
    200 XH5H-3210-20N
    300 XH5H-3210-30N
    500 XH5H-3210-50N
    700 XH5H-3210-70N
    1000 XH5H-3210-1MN
    40 100 XH5H-4010-10N
    200 XH5H-4010-20N
    300 XH5H-4010-30N
    500 XH5H-4010-50N
    700 XH5H-4010-70N
    1000 XH5H-4010-1MN
    50 100 XH5H-5010-10N
    200 XH5H-5010-20N
    300 XH5H-5010-30N
    500 XH5H-5010-50N
    700 XH5H-5010-70N
    1000 XH5H-5010-1MN
    68 100 XH5H-6810-10N
    200 XH5H-6810-20N
    300 XH5H-6810-30N
    500 XH5H-6810-50N
    700 XH5H-6810-70N
    1000 XH5H-6810-1MN
    80 100 XH5H-8010-10N
    200 XH5H-8010-20N
    300 XH5H-8010-30N
    500 XH5H-8010-50N
    700 XH5H-8010-70N
    1000 XH5H-8010-1MN
  • 额定电流 1A
    额定电压 AC100V
    接触电阻 25mΩ以下(DC20mV、100mA以下时)
    绝缘电阻 1000MΩ以上(DC100V时)
    耐电压 AC500V 1min.
    插拔寿命 500次
    使用温度范围 -55~+105℃(低温时不结冰)*1
    *1.仅XH5H-N-20~+105℃
  • (单位: mm)

    XH5A-□□15-N
    插头 L型
    端子部/固定部 SMT型

    XH5E-□□15-□N:外形尺寸

    印刷电路板加工尺寸
    XH5A-□□15-N:印刷电路板加工尺寸



    图案间距公差
    注. 基板整体的图案间距公差为±0.03。
    请勿堆积。
    * φ1.55±0.05为定位孔,请在这一部分设计金属掩模,
    以防焊料附着。

    尺寸表
    型号 极数 A B C D E
    XH5A-1215-N 12 6.35 10.77 12.70 9.57 8.57
    XH5A-2015-N 20 11.43 15.85 17.78 14.65 13.65
    XH5A-2615-N 26 15.24 19.66 21.59 18.46 17.46
    XH5A-3215-N 32 19.05 23.47 25.40 22.27 21.27
    XH5A-4015-N 40 24.13 28.55 30.48 27.35 26.35
    XH5A-5015-N 50 30.48 34.90 36.83 33.70 32.70
    XH5A-6815-N 68 41.91 46.33 48.26 45.13 44.13
    XH5A-8015-N 80 49.53 53.95 55.88 52.75 51.75

    XH5E-□□15-□N
    插头 直型
    端子部/固定部 SMT型


    XH5E-□□15-□N:外形尺寸

    印刷电路板加工尺寸
    XH5E-□□15-□N:印刷电路板加工尺寸

    图案间距公差
    注. 基板整体的图案间距公差为±0.03。
    请勿堆积。
    * φ1.55±0.05为定位孔,请在这一部分设计金属掩模,
    以防焊料附着。

    尺寸表
    型号 极数 A B C D E F G H I
    XH5E-1215-□N 12 6.35 10.77 12.70 9.57 8.57 10.37 2.96 1: 6.6
    2: 8.1
    3: 9.7
    1: 7.6
    2: 9.1
    3: 10.7
    XH5E-2015-□N 20 11.43 15.85 17.78 14.65 13.65 15.45 5.50
    XH5E-2615-□N 26 15.24 19.66 21.59 18.46 17.46 19.26 7.40
    XH5E-3215-□N 32 19.05 23.47 25.40 22.27 21.27 23.07 9.31
    XH5E-4015-□N 40 24.13 28.55 30.48 27.35 26.35 28.15 11.85
    XH5E-5015-□N 50 30.48 34.90 36.83 33.70 32.70 34.50 15.02
    XH5E-6815-□N 68 41.91 46.33 48.26 45.13 44.13 45.93 20.74
    XH5E-8015-□N 80 49.53 53.95 55.88 52.75 51.75 53.55 24.55
    注: □内为数字1~3(连接器高度的种类)。

    XH5A-□□16-N
    插头 L型
    端子部 SMT型、
    固定部 THR型


    XH5A-□□16-N:尺寸

    印刷电路板加工尺寸
    XH5A-□□16-N:印刷电路板加工尺寸

    图案间距公差
    注. 基板整体的图案间距公差为±0.03。
    请勿堆积。
    * φ1.55±0.05为定位孔,请在这一部分设计金属掩模,
    以防焊料附着。

    尺寸表
    型号 极数 A B C D E F
    XH5A-1216-N 12 6.35 10.77 11.87 9.57 8.57 12.70
    XH5A-2016-N 20 11.43 15.85 16.95 14.65 13.65 17.78
    XH5A-2616-N 26 15.24 19.66 20.76 18.46 17.46 21.59
    XH5A-3216-N 32 19.05 23.47 24.57 22.27 21.27 25.40
    XH5A-4016-N 40 24.13 28.55 29.65 27.35 26.35 30.48
    XH5A-5016-N 50 30.48 34.90 36.00 33.70 32.70 36.83
    XH5A-6816-N 68 41.91 46.33 47.43 45.13 44.13 48.26
    XH5A-8016-N 80 49.53 53.95 55.05 52.75 51.75 55.88

    XH5E-□□16-□N
    插头 直型
    端子部 SMT型、
    固定部 THR型


    XH5E-□□16-□N:外形尺寸

    印刷电路板加工尺寸
    XH5E-□□16-□N:印刷电路板加工尺寸

    图案间距公差
    注. 基板整体的图案间距公差为±0.03。
    请勿堆积。
    * φ1.55±0.05为定位孔,请在这一部分设计金属掩模,
    以防焊料附着。

    尺寸表
    型号 极数 A B C D E F G H I J
    XH5E-1216-□N 12 6.35 10.77 12.70 9.57 8.57 10.37 2.96 11.87 1: 6.6
    2: 8.1
    3: 9.7
    1: 7.6
    2: 9.1
    3: 10.7
    XH5E-2016-□N 20 11.43 15.85 17.78 14.65 13.65 15.45 5.50 16.95
    XH5E-2616-□N 26 15.24 19.66 21.59 18.46 17.46 19.26 7.40 20.76
    XH5E-3216-□N 32 19.05 23.47 25.40 22.27 21.27 23.07 9.31 24.57
    XH5E-4016-□N 40 24.13 28.55 30.48 27.35 26.35 28.15 11.85 29.65
    XH5E-5016-□N 50 30.48 34.90 36.83 33.70 32.70 34.50 15.02 36.00
    XH5E-6816-□N 68 41.91 46.33 48.26 45.13 44.13 45.93 20.74 47.43
    XH5E-8016-□N 80 49.53 53.95 55.88 52.75 51.75 53.55 24.55 55.05
    注: □内为数字1~3(连接器高度的种类)。

    XH5F-□□15-N
    插座 L型
    端子部/固定部 SMT型

    XH5F-□□15-N:外形尺寸

    印刷电路板加工尺寸
    XH5F-□□15-N:印刷电路板加工尺寸

    图案间距公差
    注. 基板整体的图案间距公差为±0.03。
    请勿堆积。
    * φ1.55±0.05 为定位孔,请在这一部分设计金属掩模,
    以防焊料附着。

    尺寸表
    型号 极数 A B C D E
    XH5F-1215-N 12 6.35 10.77 12.70 9.37 8.37
    XH5F-2015-N 20 11.43 15.85 17.78 14.45 13.45
    XH5F-2615-N 26 15.24 19.66 21.59 18.26 17.26
    XH5F-3215-N 32 19.05 23.47 25.40 22.07 21.07
    XH5F-4015-N 40 24.13 28.55 30.48 27.15 26.15
    XH5F-5015-N 50 30.48 34.90 36.83 33.50 32.50
    XH5F-6815-N 68 41.91 46.33 48.26 44.93 43.93
    XH5F-8015-N 80 49.53 53.95 55.88 52.55 51.55

    XH5B-□□15-□N
    插座 直型
    端子部/固定部 SMT型

    XH5B-□□15-□N:尺寸

    印刷电路板加工尺寸
    XH5B-□□15-□N:印刷电路板加工尺寸


    图案间距公差
    注. 基板整体的图案间距公差为±0.03。
    请勿堆积。
    * φ1.55±0.05 为定位孔,请在这一部分设计金属掩模,
    以防焊料附着。

    尺寸表
    型号 极数 A B C D E F G H
    XH5B-1215-□N 12 6.35 10.77 12.70 9.37 8.37 2.46 4: 6.25
    5: 9.05
    6: 13.65
    4: 7.1
    5: 9.9
    6: 14.5
    XH5B-2015-□N 20 11.43 15.85 17.78 14.45 13.45 5.00
    XH5B-2615-□N 26 15.24 19.66 21.59 18.26 17.26 7.54
    XH5B-3215-□N 32 19.05 23.47 25.40 22.07 21.07 8.81
    XH5B-4015-□N 40 24.13 28.55 30.48 27.15 26.15 11.35
    XH5B-5015-□N 50 30.48 34.90 36.83 33.50 32.50 15.16
    XH5B-6815-□N 68 41.91 46.33 48.26 44.93 43.93 20.24
    XH5B-8015-□N 80 49.53 53.95 55.88 52.55 51.55 24.05
    注: □内为数字4~6(连接器高度的种类)。

    XH5B-□□16-□N
    插座 直型
    端子部 SMT型、
    固定部 THR型

    XH5B-□□16-□N:尺寸

    印刷电路板加工尺寸
    XH5B-□□16-□N:印刷电路板加工尺寸


    图案间距公差
    注. 基板整体的图案间距公差为±0.03。
    请勿堆积。
    * φ1.55±0.05 为定位孔,请在这一部分设计金属掩模,
    以防焊料附着。

    尺寸表
    型号 极数 A B C D E F G H I
    XH5B-1216-□N 12 6.35 10.77 12.70 9.37 8.37 11.87 2.46 4: 6.25
    5: 9.05
    6: 13.65
    4: 7.1
    5: 9.9
    6: 14.5
    XH5B-2016-□N 20 11.43 15.85 17.78 14.45 13.45 16.95 5.00
    XH5B-2616-□N 26 15.24 19.66 21.59 18.26 17.26 20.76 7.54
    XH5B-3216-□N 32 19.05 23.47 25.40 22.07 21.07 24.57 8.81
    XH5B-4016-□N 40 24.13 28.55 30.48 27.15 26.15 29.65 11.35
    XH5B-5016-□N 50 30.48 34.90 36.83 33.50 32.50 36.00 15.16
    XH5B-6816-□N 68 41.91 46.33 48.26 44.93 43.93 47.43 20.24
    XH5B-8016-□N 80 49.53 53.95 55.88 52.55 51.55 55.05 24.05
    注: □内为数字4~6(连接器高度的种类)。

    XH5M-□□10-N
    插座 压接型

    XH5M-□□10-N:尺寸


    尺寸表
    型号 极数 A B C D
    XH5M-1210-N 12 6.35 15.40 9.37 8.37
    XH5M-2010-N 20 11.43 20.48 14.45 13.45
    XH5M-2610-N 26 15.24 24.29 18.26 17.26
    XH5M-3210-N 32 19.05 28.10 22.07 21.07
    XH5M-4010-N 40 24.13 33.18 27.15 26.15
    XH5M-5010-N 50 30.48 39.53 33.50 32.50
    XH5M-6810-N 68 41.91 50.96 44.93 43.93
    XH5M-8010-N 80 49.53 58.58 52.55 51.55

    XH5T-□□04-N
    应力释放器

    XH5T-□□04-N:尺寸


    尺寸表
    型号 极数 A
    XH5T-1204-N 12 11.12
    XH5T-2004-N 20 16.20
    XH5T-2604-N 26 20.01
    XH5T-3204-N 32 23.82
    XH5T-4004-N 40 28.90
    XH5T-5004-N 50 35.25
    XH5T-6804-N 68 46.68
    XH5T-8004-N 80 54.30

    XH5H-□□10-□□N
    两端带连接器电缆
    (插座/插座)

    XH5H-□□10-□□N:尺寸

    尺寸表
    型号 极数 电缆长度L(mm)
    XH5H-1210-10N 12 100
    XH5H-1210-20N 200
    XH5H-1210-30N 300
    XH5H-1210-50N 500
    XH5H-1210-70N 700
    XH5H-1210-1MN 1000
    XH5H-2010-10N 20 100
    XH5H-2010-20N 200
    XH5H-2010-30N 300
    XH5H-2010-50N 500
    XH5H-2010-70N 700
    XH5H-2010-1MN 1000
    XH5H-2610-10N 26 100
    XH5H-2610-20N 200
    XH5H-2610-30N 300
    XH5H-2610-50N 500
    XH5H-2610-70N 700
    XH5H-2610-1MN 1000
    XH5H-3210-10N 32 100
    XH5H-3210-20N 200
    XH5H-3210-30N 300
    XH5H-3210-50N 500
    XH5H-3210-70N 700
    XH5H-3210-1MN 1000
    XH5H-4010-10N 40 100
    XH5H-4010-20N 200
    XH5H-4010-30N 300
    XH5H-4010-50N 500
    XH5H-4010-70N 700
    XH5H-4010-1MN 1000
    XH5H-5010-10N 50 100
    XH5H-5010-20N 200
    XH5H-5010-30N 300
    XH5H-5010-50N 500
    XH5H-5010-70N 700
    XH5H-5010-1MN 1000
    XH5H-6810-10N 68 100
    XH5H-6810-20N 200
    XH5H-6810-30N 300
    XH5H-6810-50N 500
    XH5H-6810-70N 700
    XH5H-6810-1MN 1000
    XH5H-8010-10N 80 100
    XH5H-8010-20N 200
    XH5H-8010-30N 300
    XH5H-8010-50N 500
    XH5H-8010-70N 700
    XH5H-8010-1MN 1000

相关产品

更多>>

版权所有©2017 广州鼎悦电子科技有限公司
备案号:粤ICP备14034895号

服务热线:4001386882/13902305242
E-MAIL: md01@dy-ele.com
联系人: 王先生
地址:广州市番禺区番禺大道北555号天安总部中心14号楼1007室

微信公众号

微信二维码
