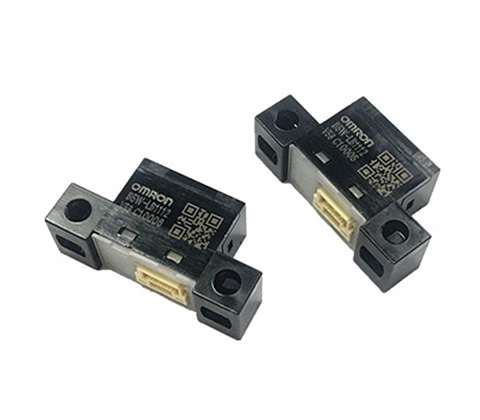

使用注意事项

● 安装时

• （1）外部干扰光可能会导致传感器误动作。此时，请安装在外部干扰光无法进入传感器受光侧的角度，并确认不受外部干扰光的影响。
• （2）安装传感器时，请将其牢固地安装在平整的面上。
• （3）使用螺钉固定限定反射型传感器时，请使用M3螺钉（为防止螺钉松动，请与直径φ6mm的弹簧垫圈和平垫圈组合使用）。此时，紧固强度请控制在0.54N·m以下。
• （4）请避免物体碰撞到传感器的检测部。检测面如有损伤，将导致性能劣化。
• （5）使用前请确保未出现因震动、冲击而造成的安装松动和间隙。
• （6）模拟输出型的电路板上搭载有旋钮。是本公司工序内使用的旋钮，请勿触碰。

● 接线时

关于浪涌对策

• （1）电源线上有浪涌时，请根据使用环境连接齐纳二极管ZD和电容器（0.1～1μF）等，并确保浪涌消失后再进行使用。DC24V电源建议使用30～35V的齐纳二极管，DC5V电源建议使用10～15V的齐纳二极管。
•

• （2）请勿使用继电器等小型感性负载。
•

• （3）如果高压线、动力线与限定反射型传感器的接线在同一根配管或同一个管道内走线，本产品可能会因感应而发生误动作乃至损坏。因此请分别配管或单独配管。
• （4）数字型在安装接插件时，请确保切实锁定。

● 关于接线时的使用

• （1）接线固定后， “端子·连接器”的结合部因电线支撑和拉伸而受力时，连接器接触部位和电线等的结合部位会受到损伤，导致接触不良。为线束等电线进行布线与接线时，请确保“端子·连接器”的结合部位避免受到如下图所示的压力（外力）。

• （2）接通电源时，请勿接导线。否则会导致损坏。
•

● 设计时

限定反射型传感器的注意事项
限定反射型传感器采用调制光方式。使用时，请在充分注意电源和导线长度影响的基础上进行设计。相比直流光方式，调制光方式更容易受到影响。

调制光方式容易受电源和导线长度影响的理由
调制光方式的投光LED为脉冲点亮。在该脉冲时间，瞬间大电流会流过限定反射型传感器，消耗电流因此会产生脉动。光电传感器等产品通过内置容量充足的电容器来消除消耗电流脉动的影响，但小型的限定反射型传感器难以内置容量充足的电容器。因此，导线较长时，或由于电源的种类，可能会无法追随消耗电流的脉动，动作会变得不稳定。

应对措施
通过增加电容器来应对
请在尽可能靠近传感器的位置，实施接入10μF以上电容器的接线。（电容器的耐压请设为传感器电源电压的2倍以上。在这种使用方式下，钽电容器在发生短路故障时会有大电流流过，可能会起火，因此请勿使用。）

< 导线延长时的对策 >

・传感器的导线请设计为总长2m以内。

・2m 以上的接线时，请采用在距离传感器2m 以内的位置接入10μF以上电容器（铝电解电容器等）的接线。此时也请以总长5m左右为限进行设计。超过5m时，请先使用PLC等获取传感器输出，再通过PLC的通信功能等进行传递。

・实际上是可以延长至5m 以上的，但需要考虑到电缆的规格以及同时接线的电缆、其他设备产生的噪声的影响。此外，还存在线材的电阻成分导致的电压下降的影响，因此请对电缆末端和传感器部的电压差及噪声电平等进行充分的评估。

使用开关电源时的应对措施
・传感器连接开关电源时，请根据需要采取以下任意措施。

• 1. 请在尽可能靠近传感器的位置，实施接入10μF以上电容器（铝电解电容器等）的接线。（请使用耐压为传感器电源电压2倍以上的电容器。在这种使用方式下，钽电容器在发生短路故障时会有大电流流过，可能会起火，因此请勿使用。）
•
• 2. 出于降低架台阻抗，以使感应干扰不易侵入传感器周边架台的目的，请在传感器近旁连接0V 电源线。或者，请通过电容器（0.47μF左右）进行连接。
•
• 3. 请将开关电源的噪声滤波器端子（中点端子～ACG）与电源框体（FG）及电源的0V连接。如果将所连接的线路进行接地或与架台连接，可以实现更稳定的动作（各种电源厂家推荐）。

存在感应噪声时的应对措施

• 4. 请在传感器本体与安装架台之间插入厚度10mm 左右的绝缘板（塑料制）。
•

关于感应噪声的影响

・传感器安装架台（金属）中存在感应噪声时，传感器可能会出现与入光状态相同的情况。此时，需要对限定反射型传感器的0V端子与安装架台（金属）进行同电位连接。或者，请通过电容器（0.47μF左右）连接0V端子与安装架台（金属）。

< 关于接通电源时的影响>
(仅限数字)

受到电源环境等的影响，当接通电源时，有时会产生输出脉冲。请在接通电源100ms之后，稳定的可检测状态下使用。
