高级搜索：

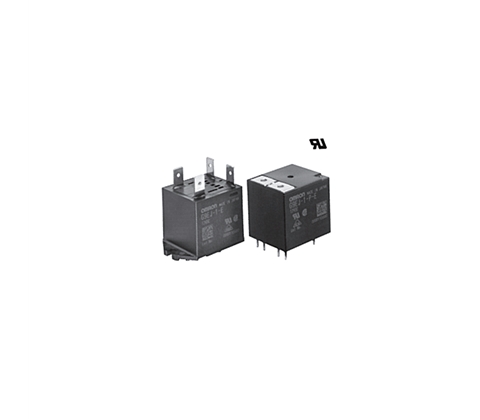

种类 端子形状 极数接点构成 线圈额定电压 型号 最小包装单位(个) 线圈端子 接点端子 开关通电型 接线片端子
#250接线片端子
#250SPST-NO DC12 V G9EJ-1-E-UVD 10 DC24 V 印刷基板用端子 印刷基板用端子 DC12 V G9EJ-1-P-E-UVD DC24 V - 额定值
操作线圈额定电压 额定电流 线圈电阻 动作电压 复位电压 最大容许电压(注3.) 功耗 DC12 V 100 mA 120 Ω 额定电压的60%以下 额定电压的5%以上 额定电压的130%
（23℃ 10分钟以内）约1.2 W DC24 V 50 mA 480 Ω 注1： 额定电流、线圈电阻是指线圈温度为23℃时的值，公差为±10%。 注2： 动作特性是指线圈温度+23℃时的值。 注3： 最大容许电压是指继电器线圈能承受的电压最大值。
开关部项目 阻性负载 额定负载 DC400V 15A 额定通电电流 15 A 接点电压的最大值（开关） 400 V 接点电流的最大值（开关） 15 A
性能项目 G9EJ-1(-P)-E-UVD 接触电阻*1 100mΩ以下 接点电压降 0.2V以下（15A通电时） 动作时间 *2 50 ms 以下 复位时间 *2 30 ms 以下 绝缘电阻 *3 线圈-接点间 1,000 MΩ以上 同极接点间 1,000 MΩ以上 耐压 线圈-接点间 AC2,500V 1分钟 同极接点间 AC2,500V 1分钟 耐冲击电压 *4 4,500 V 耐振动 寿命 10～55～10Hz 单振幅0.75mm
(加速度： 2.94 ~ 88.9 m/s2)误动作 10～55～10Hz 单振幅0.75mm
(加速度： 2.94 ~ 88.9 m/s2)耐冲击 寿命 490 m/s2 误动作 励磁 490 m/s2 无励磁 98 m/s2 机械寿命 *5 20万次以上 电气寿命 *6 DC400V 15A 10,000次以上 电气寿命（阻性负载） *6 DC400V 25A 100,000次以上 短期通电电流 30A（20秒） 过载开关 DC400V 30A（100次以上） 最大切断电流 DC400V 50A（5次） 逆极性切断 DC400V －15A（1,000次以上） 使用环境温度 －40～＋70℃（无结冰、无凝露） 使用环境湿度 5～85% 重量（含附属品） 约45g 注： 如果没有特别指明，则上述数值为环境温度＋23℃下的初始值。 *1. 测量条件：根据电压下降法，在DC5V 1A的条件下。 *2. 测量条件：外加额定操作电压时（无二极管）， 不包括接点震荡时间。 *3. 测量条件：DC500V绝缘电阻计。 *4. JEC-212(1981)标准脉冲电压波形(1.2×50μs)。 *5. 测试条件/开关频率：3600次/小时 *6. 测试条件/开关频率：60次/小时 - (单位：mm)
G9EJ-1-E-UVD
端子排列/内部接线图
(TOP VIEW)
注：接点端子有极性，连接时请注意。
线圈无极性。
安装孔加工尺寸
尺寸 (mm) 公差 (mm) ~ 10 ±0.3 10 ~ 50 ±0.5
G9EJ-1-P-E-UVD
端子排列/内部接线图
(TOP VIEW)
注：接点端子有极性，连接时请注意。
线圈无极性。
安装孔加工尺寸
尺寸 (mm) 公差 (mm) ~ 10 ±0.3 10 ~ 50 ±0.5
