G9EJ-1   DC12V(25A)
  • G9EJ-1   DC12V(25A)

G9EJ-1 DC12V(25A)

所属类别:DC功率继电器

产品规格:

G9EJ-1   DC12V(25A)
  • G9EJ-1   DC12V(25A)

G9EJ-1 DC12V(25A)

所属类别:DC功率继电器

产品规格:

详细内容

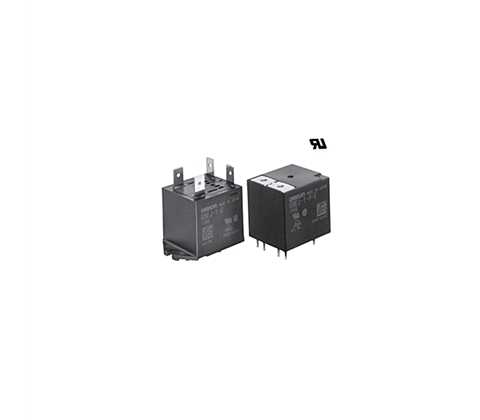

G9EJ DC功率继电器
实现接点额定值为DC400V 15A的小型DC功率继电器
配备采用高效磁回路的磁灭弧功能,实现了高容量断路。
采用创新的接点驱动方式,提高了耐浪涌性能, 实现了预充电用途的长寿命化。
实现功耗的削减。重量约45g的小巧轻盈型。





DC功率继电器 ,G9EJ-1 DC12V,欧姆龙DC功率继电器G9EJ-1
  • 种类 端子形状 极数接点构成 线圈额定电压 型号
    线圈端子 接点端子
    开关通电型 接线片端子#250 接线片端子#250 SPST-NO DC12V G9EJ-1
  • 额定值
    操作线圈
    额定电压 额定电流 线圈电阻 动作电压 复位电压 最大容许电压(注3.) 功耗
    DC12 V 167 mA 72 Ω 额定电压的60%以下 额定电压的5%以上 额定电压的130%
    (23℃ 2分钟以内)
    约2W
    注1: 额定电流、线圈电阻是指线圈温度为23℃时的值,公差为±10%。
    注2: 动作特性是指线圈温度+23℃时的值。
    注3: 最大容许电压是指继电器线圈能承受的电压最大值。

    开关部
    项目 Condenser load
    额定负载 DC400V 25A
    接点电压的最大值(开关) 400 V
    接点电流的最大值(开关) 25 A
  • (单位:mm)
    G9EJ
    端子排列/内部接线图
    (BOTTOM VIEW)

    尺寸 (mm) 公差 (mm)
    ~ 10 ±0.3
    10 ~ 50 ±0.5
  • 警告

    用于高电压时,请采取防护措施,避免触及带电部位。

    正确的使用方法

    有关共通注意事项,请参考产品样本。
    1. G9EJ的接点端子有极性。连接时请注意极性。反向连接时,不能确保产品目录中记载的开闭性能。
    2. 请勿掉落或分解继电器。否则不但不能实现动作特性,还可能导致破损、触电或烧坏。
    3.本继电器内置永久磁铁, 因此请勿在800A/m以上的强磁场中(变压器、磁铁附近)使用。否则,开闭时产生的电弧放电会因磁场而弯曲, 闪络, 从而导致绝缘不良。
    4. 本继电器是一种直流高压开关,超过记载的规格使用,会因不能分断而导致烧坏。为了避免延烧到周围部件,请设置成紧急时能切断负载电流的结构。为了确保设备的安全, 请将本产品作为定期更换的部件。
    5. 空载及微小负载下的开闭可能会增大接触电阻,请在实际的设备上进行预先确认。
    6. 向本继电器的线圈及接点进行额定电压(电流)的连续通电后OFF一次, 并立即再次ON时, 线圈电阻会因线圈温度上升而增加,动作电压将增高,可能会超过额定动作电压。(热启动)此时请采取减小负载电流、限制通电时间、限制使用环境温度等措施。
    7. 直流操作型继电器会因波动率而产生动作电压变动,从而导致蜂鸣声。为此,在全波整流的电源电路中请设置能降低波动率的平滑电容器。请将波动率控制在5%以内。
    8. 请勿向线圈连续施加超过最大容许值的电压。否则会因线圈的异常发热导致绝缘保护膜寿命降低。
    9.请勿在超过最大值的接点电压、电流下使用。否则会因不能分断电弧放电或接点的异常发生而烧坏。
    10.接点额定值都是阻性负载下的数值。感性负载(L负载)时,与阻性负载相比,电气寿命会下降。请务必在实际设备上进行确认。
    11.水、溶剂、化学药品或油会浸入机壳和端子部的环境中,请勿使用。否则会因机壳的树脂老化或端子部的腐蚀、污染而导致异常发热。电解液沾附在输出端子部时,输出端子之间会发生电解, 从而导致端子的异常腐蚀或接线断线。
    12.对继电器进行更换或接线作业时,请务必先切断电源,确认无剩余电压后再进行作业。
    13.在接点端子处进行同一方向接线时,压接端子等的导电部距离较近,可能会降低绝缘性能,因此请采取非同一方向接线等措施, 以确保绝缘保护膜等的绝缘性能。
    14.针对继电器线圈的反电动势而设置的保护电路,请使用变阻器或二极管+齐纳二极管。请注意,单独使用二极管会降低开闭性能。
