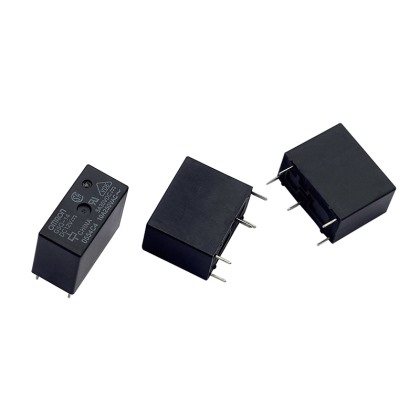

G5Q-14-DC12V
  • G5Q-14-DC12V

G5Q-14-DC12V

所属类别:功率继电器

产品规格:

G5Q-14-DC12V
  • G5Q-14-DC12V

G5Q-14-DC12V

所属类别:功率继电器

产品规格:

详细内容
G5Q 功率继电器
1极10A开关容量的小型功率继电器
小型1a/1c接点继电器。
具有高开关性能,适用于各种负载。
可确保8kV耐冲击电压(线圈-接点间)的小型产品。
低线圈功耗(SPST-NO:200mW,SPDT:400mW)
线圈绝缘类型:F类(UL1446)。
符合IEC/EN 60335-1。(-HA型号)
  • 订购信息

    端子形状 市场代码 分类 接点结构 防护构造 型号 额定线圈电压 最小包装单位
    印刷电路板用端子 通用继电器 标准 SPST-NO (1a) 耐助焊剂型 G5Q-1A DC5V
    DC9V
    DC12V
    DC24V
    100 个/托盘
    塑料密封型 G5Q-1A4
    SPDT (1c) 耐助焊剂型 G5Q-1
    G5Q-1-PW DC5V
    DC12V
    DC24V
    塑料密封型 G5Q-14 DC5V
    DC9V
    DC12V
    DC24V
    大容量 SPST-NO (1a) 耐助焊剂型 G5Q-1A-EU DC5V
    DC12V
    DC24V
    塑料密封型 G5Q-1A4-EU
    SPDT (1c) 耐助焊剂型 G5Q-1-EU
    塑料密封型 G5Q-14-EU
    家用电器 标准 SPST-NO (1a) 耐助焊剂型 G5Q-1A-HA
    大容量 G5Q-1A-EU-HA DC12VDC
    DC24VDC
    标准 SPDT (1c) G5Q-1-HA DC5VDC
    DC12VDC
    DC24VDC
    G5Q-1-HA-PW
    大容量 G5Q-1-EU-HA DC12VDC
    DC24VDC
  • 额定值

    操作线圈

    接点构成 额定电压 额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压
    (V)
    复位电压
    (V)
    最大容许电压
    (V)
    消耗功率
    (mW)
    额定电压的%
    SPST-NO (1a) DC5V 40 125 75% 以下 5%以上 190%
    (23ºC时)
    约200
    DC9V 22.2 405
    DC12V 16.7 720
    DC24V 8.3 2880
    SPDT (1c) DC5V 80 63 5%以上
    5 ~ 25%
    约400
    约36
    DC9V 44.4 202
    DC12V 33.3 360
    DC24V 16.7 1440

    开关部

    项目 电阻负载
    SPST-NO (1a) SPDT (1c)
    标准 大容量 标准 大容量
    接触结构
    接点材质 银合金(无镉)
    接定负载 AC125V 10A
    AC125V 3A
    AC250V 3A
    AC250V 5A
    DC30V 5A
    AC125V 10A
    AC125V 3A
    AC250V 3A
    AC250V 5A
    DC30V 5A
    AC125V 10A (NO)
    AC125V 3A (NO)
    AC250V 3A (NO)
    DC30V 5A(NO)
    AC125V 3A (NC)
    AC250V 3A (NC)
    DC30V 3A(NC)
    AC250V 10A(NO)
    AC125V 3A (NO)
    AC250V 3A (NO)
    DC30V 5A (NO)
    AC125V 3A (NC)
    AC250V 3A (NC)
    DC30V 3A (NC)
    额定通电电流 10 A (NO)/3 A (NC)
    接点电压最大值 AC277 V, DC30 V
    接点电流最大值 AC: 10 A (NO)/3 A (NC)
    DC: 5 A (NO)/3 A (NC)

    性能

  • (单位: mm)

    G5Q-1A(4)(-EU)(-HA)

    • Dimensions: G5Q-1A, G5Q-1A4, G5Q-1A-EU (-HA), G5Q-1A4-EU

      ∗ 平均值

    • 印刷基板加工尺寸(BOTTOM VIEW)

      公差: ±0.1 mm

      PCB Mounting Holes
      端子配置/内部连接图
      (BOTTOM VIEW)
      Terminal Arrangement / Internal Connections

      无线圈极性
