详细内容

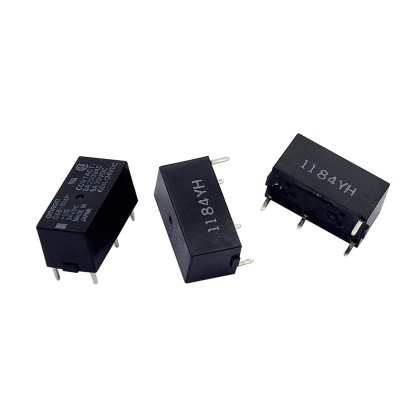

G6B-1114 功率继电器
高容量、高耐压、密封构造，小型1a接点5A(8A)
高灵敏度，工作功率98mW。
（G6B-1114P-US和G6B-1174P-US型号）
绝缘性出色，线圈与接点之间的绝缘强度达3,000VAC（耐冲击电压6kV）。
为了对应自动化生产线，备有杆状包装。
标准型号符合UL/CSA标准。 标准型号符合UL/CSA标准。另提供SEV认证型号。
提供银锡铟合金接点型号，适用于会产生浪涌电压的负载(感性负载、容性负载等) 。 (-FD型)
提供支持超声波清洗的型号。(-U型)
提供带动作指示灯及内置浪涌吸收二极管的型号。(-ND型)
提供2极型号。
高容量、高耐压、密封构造，小型1a接点5A(8A)
高灵敏度，工作功率98mW。
（G6B-1114P-US和G6B-1174P-US型号）
绝缘性出色，线圈与接点之间的绝缘强度达3,000VAC（耐冲击电压6kV）。
为了对应自动化生产线，备有杆状包装。
标准型号符合UL/CSA标准。 标准型号符合UL/CSA标准。另提供SEV认证型号。
提供银锡铟合金接点型号，适用于会产生浪涌电压的负载(感性负载、容性负载等) 。 (-FD型)
提供支持超声波清洗的型号。(-U型)
提供带动作指示灯及内置浪涌吸收二极管的型号。(-ND型)
提供2极型号。
- 标准型(UL规格、CSA规格认证型)
极数 继电器功能 接点结构 标准(银合金(无镉)) 银锡铟合金接点 最小包装
单位型号 额定线圈电压 型号 额定线圈电压 1极 单面稳定 SPST-NO (1a)
(标准)G6B-1114P-US DC5, 6, 12, 24 V G6B-1114P-FD-US DC5, 6, 12, 24 V 100
个/托盘单绕组闭锁 G6BU-1114P-US DC5, 6, 12, 24 V G6BU-1114P-FD-US DC5, 6, 12, 24 VDC 双绕组闭锁 G6BK-1114P-US DC5, 6, 12, 24 V G6BK-1114P-FD-US DC5, 6, 12, 24 V 注: AgSnIn接点型、电源电流和感性负载，接点不粗糙且耐溶性优良。
超声波清洗对应型极数 继电器功能 接点结构 标准(银合金(无镉)) 银锡铟合金接点 最小包装
单位型号 额定线圈电压 型号 额定线圈电压 1极 单面稳定 SPST-NO (1a)
(标准)G6B-1114P-US DC5, 6, 12, 24 V G6B-1114P-FD-US DC6, 12, 24 V 100
件/托盘单绕组闭锁 G6BU-1114P-US DC5, 6, 12, 24 V - - 双绕组闭锁 G6BK-1114P-US DC5, 6, 12, 24 V G6BK-1114P-FD-US DC12, 24 V 注: 订购时，请注明线圈额定电压(V)。 例: G6B-1114P-US
此外，交付时的包装标记及标注的电压规格为□□VDC。 - 线圈额定值
操作线圈/1极单稳型（含有超声波清洗对应型）项目额定电压额定电流
(mA)线圈电阻
(Ω)动作电压(V) 复位电压(V) 最大容许电压
(V)消耗功率
(mW)额定电压的% DC5 V 40 125 70%以下 10%以上 160%
(23°C时)约200 DC6 V 33.3 180 DC12 V 16.7 720 DC24 V 8.3 2,880
操作线圈/2极单稳型（含有超声波清洗对应型）项目额定电压额定电流
(mA)线圈电阻
(Ω)动作电压(V) 复位电压(V) 最大容许电压
(V)消耗功率
(mW)额定电压的% DC5 V 60 83.3 80% 以下 10% 以上 140%
(23°C)约300 DC6 V 50 120 DC12 V 25 480 DC24 V 12.5 1,920
1级单面稳定型号
G6B-1114P(-FD)-US
< > 内的尺寸为G6B-P(-FD)-US-P6B插座继电器的尺寸。 PCB安装孔
(底视图)
公差: ±0.1mm
端子配置/内部接线图
(底视图)
注: 表示为商品方向指示标志:
