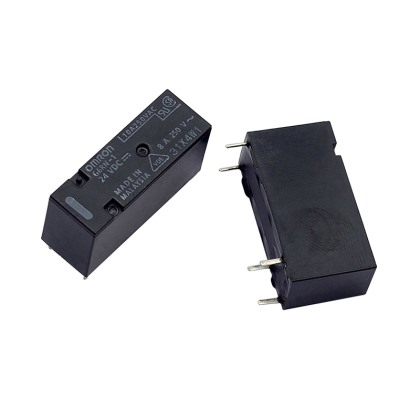

分类 防护构造 接点结构 端子形状 型号 线圈额定电压 最小包装单位 标准 完全密封 SPST-NO (1a) 印刷电路板用端子 G6RN-1A DC5、6、12V 20个/根 DC24V SPDT (1c) G6RN-1 DC5、6、12V DC24V
- 线圈额定值
额定电压 DC5V DC6V DC12V DC24V 额定电流 43.9mA 36.6mA 18.3mA 9.2mA 线圈电阻 114Ω 164Ω 655Ω 2,620Ω 动作电压 70%以下 复位电压 10%以上 最大容许电压 150%(23℃时) 功率消耗 约220mW 注: 1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10％。 2. 动作特性是指线圈温度为+23℃时的值。 3. 最大容许电压是指继电器线圈能承受的电压最大值。
接点额定值项目 负载 阻性负载 接触机构 单 接点材质 Ag合金＋镀Au(无Cd材料) 额定负载 AC250V 8A
DC30V 5A额定通电电流 8A 接点电压的最大值 AC250V、DC30V 接点电流的最大值 8A
性能接触电阻 *1 100mΩ以下 动作时间 15ms以下 复位时间 15ms以下 最小置位/复位脉冲宽度 --- 绝缘电阻 *2 1,000MΩ以上(DC500V时) 耐压 线圈与接点间 AC4,000V 50/60Hz 1min 同极接点间 AC1,000V 50/60Hz 1min 耐冲击电压（线圈与接点间） 10,000V (1.2×50μs) 振动 耐久 0～55～10Hz单振幅0.75mm（双振幅1.5mm） 误动作 10～55～10Hz
NO: 单振幅0.75mm（双振幅1.5mm）
NC: 单振幅0.4mm（双振幅0.8mm）冲击 耐久 1,000m/s2 误动作 NO: 100m/s2
NC: 50m/s2寿命 机械 1,000万次以上（开关频率36,000次/小时） 电气 *3 AC250V 8A（阻性负载）5万次以上
DC30V 5A（阻性负载）5万次以上
（额定负载开关频率360次/小时）故障率(P水准) (参考值) *4 DC5V 10mA 使用环境温度 －40～＋85℃（无结冰、无凝露） 使用环境湿度 5～85%RH 重量 约9g 注: 测量条件：DC5V 1A 电压下降法。 1. 动作特性是在线圈温度为23C时的测定值。 2. 测量条件：用DC500V绝缘电阻计测量，位置与测量耐压时相同。 3. 动作/释放以及置位/复位的电压测量值是电压（矩形波）的瞬时变化值。 4. 此值为开关频率120次/分时的值。
适用标准爬电距离 8mm 间距 8mm 绝缘材料组别 IIIa 额定绝缘电压 250V 污染等级 2 额定电压 250V 过电压等级 III 继电器底座的跟踪指数 PTI 250V以上（外壳零件） UL94下的易燃性类别 V-0 球压测试(IEC 60695-10-2) 160℃ G6RN-1
端子配置/内部接线图
(底视图)
(无线圈极性)印刷基板安装孔
(底视图)
公差: ±0.1
