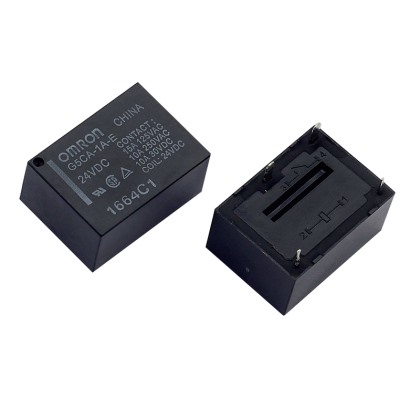

G5CA-1A-E DC24V

所属类别：功率继电器

产品规格：

G5CA-1A-E DC24V

所属类别：功率继电器

产品规格：

详细内容

G5CA PCB功率继电器
10A·15A负载开闭的扁平型功率继电器
适用于家电设备的加热器开闭、工业设备的输出
实现高11mm、宽22mm、长16mm的小型化
备有消耗电力150mW的高灵敏度系列
取得UL、CSA规格
备有塑料密封型
备有Tab端子型（负载连接端子#187）
符合IEC/EN 60335-1。（-HA型）

端子形状	应用市场	分类	接点构成	保护构造	型号	线圈额定电压	最小包装单位
印刷基板用端子	通用	标准型	SPST-NO (1a)	耐助焊剂型	G5CA-1A	5VDC 12VDC 24VDC	20 个/根
		标准型		塑料密封型	G5CA-1A4
		高灵敏度型		耐助焊剂型	G5CA-1A-H
		高灵敏度型		塑料密封型	G5CA-1A4-H
		高容量型		耐助焊剂型	G5CA-1A-E
	家用电器				G5CA-1A-E-HA	12VDC 24VDC
接线片端子型(#187)	通用				G5CA-1A-TP-E	5VDC 12VDC 24VDC

注:	1.	订购时，请注明线圈额定电压（V）。
注:	1.	此外，交付时的包装标记及标注的电压规格为□□VDC。
	2.	有关其他的线圈电压规格请另行查询。
	3.	不生产高容量的塑料密封型产品。
	4.	不生产标准型、高灵敏度型的接线端子型产品。

操作线圈

项目	标准型			高灵敏度型
项目	5 VDC	12 VDC	24 VDC	5 VDC	12 VDC	24 VDC
额定电流	40 mA	16.7 mA	8.3 mA	30 mA	12.5 mA	6.25 mA
线圈电阻	125 Ω	720 Ω	2,880 Ω	167 Ω	960 Ω	3,840 Ω
动作电压	75% 以下的额定电压			80% max. of rated voltage
复位电压	10% 以上的额定电压
最大容许电压	150% (标准型)/130% (高容量型、接线片端子型) (at 23ºC)			150% (at 23ºC)
消耗功率	约 200 mW			约 150 mW

注:	1.	额定电流、线圈电阻为线圈温度+23℃时的值，公差±10％。
注:	2.	动作特性为线圈温度+23℃时的值。
注:	3.	最大容许电压为继电器线圈能够施加的电压的最大值。

注:	除非另有规定，否则所有尺寸均采用毫米作为单位。

G5CA-1A(4)
G5CA-1A(4)-H
G5CA-1A-E(-HA)
G65C(E)-1:gaikei1

端子配置/内部连接图
(BOTTOM VIEW)
G65C(E)-1:gaikei3

印刷基板加工尺寸
(BOTTOM VIEW)
尺寸公差为±0.1mm
G65C(E)-1:gaikei2

G5CA-1A-E DC24V

G5CA-1A-E DC24V
