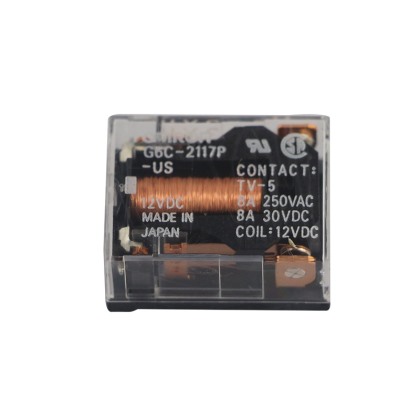

G6C-2 功率继电器
1a接点10A、1a1b接点8A的小型高容量型
1a接点10A、1a1b接点8A的节省空间的电源开闭及输出用
实现高10mm、宽20mm、长15mm的小型化
实现消耗电力200mW的高灵敏度
备有超声波清洗型
备有专用插座P6C
  • 标准型号(UL、CSA认证)

    防护构造 接点结构 继电器功能端子 中继功能 最小包装单位
    单面稳定 单绕组闭锁 双绕组闭锁
    型号 额定线圈电压 型号 额定线圈电压 型号 额定线圈电压
    耐助焊剂 SPST-NO
    (1a)
    +
    SPST-NC
    (1b)
    直型PCB端 G6C-2117P-US 3 VDC G6CU-2117P-US 3 VDC G6CK-2117P-US 3 VDC 100 件/托盘
    DC5 V DC5 V DC5 V
    DC6 V -- DC6 V
    DC12V DC12V DC12V
    DC24V DC24V DC24V
    G6C-2117P-FD-US 5 VDC G6CU-2117P-FD-US 5 VDC G6CK-2117P-FD-US 5 VDC
    12 VDC 12 VDC --
    24 VDC 24 VDC 24 VDC
    G6C-2117P-FD-US DC5V G6CU-2117P-FD-US DC5V G6CK-2117P-FD-US --
    DC12V DC12V DC12V
    DC24V DC24V --
    自紧式PCB端子 G6C-2117C-US DC3V -- -- G6CK-2117C-US --
    DC5V -- --
    DC12V -- DC12V
    DC24V -- DC24V
    完全密封 直型PCB端子 G6C-2114P-US 3 VDC G6CU-2114P-US 3 VDC G6CK-2114P-US 3 VDC
    DC5V DC5V DC5V
    DC6V DC6V DC6V
    DC12V DC12V DC12V
    DC24V DC24V DC24V
    G6C-2114P-FD-US DC5V G6CU-2114P-FD-US DC5V G6CK-2114P-FD-US DC5V
    DC12V DC12V DC12V
    DC24V DC24V DC24V
    自紧式PCB端子 G6C-2114C-US DC3V G6CU-2114C-US -- G6CK-2114C-US DC3V
    DC5V -- --
    DC12V DC12V DC12V
    DC24V -- DC24V
    注:
    订购时,请在型号后添加额定线圈电压。
    [示例] G6C-2117P-US DC3 ... 额定线圈电压
    但是,产品外壳和包装上的线圈电压注释将标记为□□ VDC。

    超声波清洗型 (UL, CSA 认证)

    防护构造 接点结构 继电器功能端子 Relay Function 最小包装
    单位
    单面稳定 单绕组闭锁 双绕组闭锁
    型号 额定线圈电压 型号 额定线圈电压 型号 额定线圈电压
    完全封闭 SPST-NO
    (1a)
    +
    SPST-NC
    (1b)
    直型PCB端子 G6C-2114P-US-U DC5 V -- -- G6CK-2114P-US-U 5 VDC 100件/托盘
    DC12 V -- 12 VDC
    DC24 V -- --
    自紧式PCB端子 G6C-2114C-US-U DC5 V -- -- -- --
    DC12 V -- --
    DC24 V -- --
    注:
    订购时,请在型号后添加额定线圈电压。
    [示例] G6C-2114P-US-U DC3 ... 额定线圈电压
    但是,产品外壳和包装上的线圈电压注释将标记为□□ VDC。
  • 额定值

    操作线圈/单稳型(含超声波清洗对应型)

    额定电压 额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压(V) 复位电压(V) 最大容许电压(V) 消耗功率
    (mW)
    额定电压的%
    DC3V 67 45 70% 以下 10% 以上 160% (at 23°C) 约 200
    DC5V 40 125
    DC6V 33.3 180
    DC12V 16.7 720
    DC24V 8.3 2,880

    操作线圈/1绕组闭锁型(含超声波清洗对应型)

    额定电压 额定电流
    (mA)
    线圈电阻
    (Ω)
    置位电压(V) 重置电压(V) 最大容许电压(V) 消耗功率
    (mW)
    额定电压的% 置位线圈 重置线圈
    DC3V 67 45 70% 以下 70% 以下 160% (at 23°C) 200 200
    DC5V 40 125
    DC6V 33.3 180
    DC12V 16.7 720
    DC24V 8.3 2,880

    操作线圈/2绕组闭锁型(含超声波清洗对应型)

    额定电压 额定电流
    (mA)
    线圈电阻
    (Ω)
    置位电压 重置电压(V) 最大容许电压(V) 消耗功率
    (mW)
    置位线圈 重置线圈 置位线圈 重置线圈 额定电压的% 置位线圈 重置线圈
    DC3V 93.5 93.5 32.1 32.1 70% 以下 70% 以下 130% (at 23°C) 280 280
    DC5V 56.0 56.0 89.3 89.3
    DC6V 46.7 46.7 129 129
    DC12V 23.3 23.3 514 514
    DC24V 11.7 11.7 2,056 2,056
    注:
    1. 额定电流 线圈电阻 为线圈温度 23°C 时的值,公差 ±10%.
    2. 动作特性为线圈温度 23°C时的值.
    3. 最大容许电压为继电器线圈能够是假的电压的最大值

    开关部

    额定负载 接点构成
    SPST-NO (1a) SPST-NO (1a) + SPST-NC (1b)
    阻性负载 感性负载
    (cosφ= 0.4; L/R = 7 ms)
    阻性负载 感性负载
    (cosφ = 0.4; L/R = 7 ms)
    AC250V 10A(8A)
    DC30V 10A (10A)
    AC250V 5A(5A)
    DC30V 5A (5A)
    AC250V 8A(8A)
    DC30V 8A (8A)
    AC250V 3.5A(3.5A)
    DC30V 3.5A (3.5A)
    接触结构
    接点材质 Ag合金 (无Cd材料)
    额定通电电流 10 A (10 A) 8 A (8 A)
    接点电压的最大值 AC380 V, DC125V
    接点电流的最大值 10 A (10 A) 8 A (8 A)
    注:
    ()内为-FD场合的值
  • 尺寸表

    注:
    (mm)
    表示为商品方向指示标志 :

    耐助焊剂型

    直型PCB端子
    G6C-□117P (-FD) -US
    Flux Protection Model
    注:
    平均尺寸
    <>中的尺寸为(-P6C)插座继电器的尺寸
    自紧式PCB端子
    G6C-□117C-US
    Flux Protection Model
    注:
    平均尺寸
    印刷基板加工尺寸
    (BOTTOM VIEW)

    注: * 尺寸公差: ±0.1

    端子配置/内部连接图
    (BOTTOM VIEW)

    注: * 请注意线圈极性

    1极

    Flux Protection Model

    2极

    Flux Protection Model
