详细内容

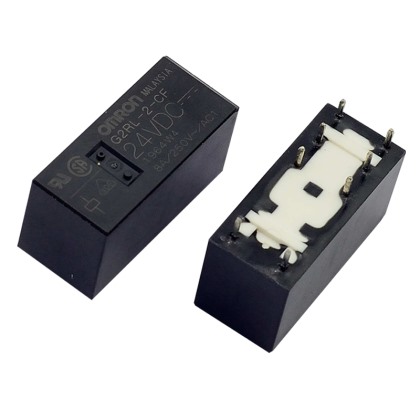

G2RL-2 PCB功率继电器
15.7mm纤薄型功率继电器，非常适合用于微型设备
提供种类丰富的单极、双极、大容量型(16A)和高灵敏度型(250mW)继电器。
外形纤薄，最大高度仅为15.7mm。
符合VDE (EN61810-1)、UL508和CSA22.2标准
符合IEC/EN 60335-1。（-HA型号）
符合85℃和105℃（-CV型号）的使用环境温度要求。
间距和爬电距离：8mm / 8mm以上。
线圈绝缘类型：F类(UL1446)。
G2RL-1(A)-E-ASI：提供额定值符合TV3标准的型号。
符合IEC/EN 60079-15
(型号G2RL-1(A)-H、G2RL-1A-E-CV(-HA)除外)。
15.7mm纤薄型功率继电器，非常适合用于微型设备
提供种类丰富的单极、双极、大容量型(16A)和高灵敏度型(250mW)继电器。
外形纤薄，最大高度仅为15.7mm。
符合VDE (EN61810-1)、UL508和CSA22.2标准
符合IEC/EN 60335-1。（-HA型号）
符合85℃和105℃（-CV型号）的使用环境温度要求。
间距和爬电距离：8mm / 8mm以上。
线圈绝缘类型：F类(UL1446)。
G2RL-1(A)-E-ASI：提供额定值符合TV3标准的型号。
符合IEC/EN 60079-15
(型号G2RL-1(A)-H、G2RL-1A-E-CV(-HA)除外)。
端子形状 市场代码 分类 接点结构 防护构造 型号 额定线圈电压 最小包装单位 印刷电路板用端子 通用继电器 标准 DPST-NO (2a) 耐助焊剂型 G2RL-2A 5、12、24、48 VDC 20个/根 塑料密封型 G2RL-2A4 DPDT (2c) 耐助焊剂型 G2RL-2 G2RL-2-ASI 塑料密封型 G2RL-24 家用电器 标准 DPST-NO (2a) 耐助焊剂型 G2RL-2A-HA 5, 12, 24 VDC DPDT (2c) G2RL-2-HA
- ■额定值
●线圈项目额定电压 额定电流
(mA)线圈电阻
(Ω)动作电压 (V) 复位电压 (V) 最大容许电压 (V) 消耗功率(mW) 额定电压的% 标准、
大容量5 VDC 80.0 62.5 70% 以下 10% 以上
10 to 32% *130%
（85℃时）约 400
约 100 *12 VDC 33.3 360 24 VDC 16.7 1,440 48 VDC 8.96 5,358 约 430 高灵敏度 5 VDC 50 96 75% 以下 10% 以上 约 250 12 VDC 20.8 576 24 VDC 10.42 2,304 注1.额定电流和线圈电阻是在线圈温度为23℃时的测定值，公差为±10%。
注2.动作特性是在线圈温度为23℃时的测定值。
注3."最大电压"是指继电器线圈能承受的电压最大值。
* 这些数值仅适用于-PW型。采用保持电压时的功耗约为100 mW。请在第7页"线圈电压下降（保持电压）"中确认详细信息。
●接点（耐助焊剂）分类型号项目标准型（阻性负载） 大容量型（阻性负载） 高灵敏度型（阻性负载） 1极 2极 1极 接点类型 单 接点材质 银合金（无镉） 额定负载 12 A at 250 VAC
12 A at 24 VDC
(见"注")8 A at 250 VAC
8 A at 30 VDC
见"注")16 A at 250 VAC
16 A at 24 VDC
(见"注")10 A at 250 VAC
(见"注")额定通电电流 12 A (见"注") 8 A (70°C)/5 A (85°C)
(见"注")16 A (见"注") 10 A (见"注") 最大开关电压 440 VAC, 300 VDC 最大开关电流 12 A 8 A 16 A 10 A 故障率P水准（参考值*） 40 mA at 24 VDC 此值在开关频率为120次/分钟的条件下测得。
注.有关密封型号的额定值，请联系欧姆龙销售代表。
■特性
●耐助焊剂型标准型 大容量型 高灵敏度型 1极 2极 1极 接点电阻 *1 100 mΩ 以下 动作（设定）时间 15 ms 以下 释放（复位）时间 5 ms 以下 绝缘电阻 *2 1,000 MΩ 以上 耐电压 线圈与接点间 5,000VAC 50/60Hz 1min 同极接点间 1,000VAC 50/60Hz 1min 异极接点间 − 耐冲击电压 10 kV (1.2 x 50 μs) 耐振动 寿命 10～55～10Hz，单振幅0.75mm（双振幅1.5mm） 误动作 10～55～10Hz，单振幅0.75mm（双振幅1.5mm） 耐冲击 寿命 1,000 m/s2 误动作 通电：100 m/s2, D断电：00 m/s2 耐久性 机械寿命 20,000,000次（每小时18,000次） 电气寿命 *3
（阻性负载）G2RL-1A, G2RL-1(-HA):
50,000次 250 VAC, 12 A
30,000次 24 VDC, 12 AG2RL-2(A)(-HA), G2RL-2-ASI:
30,000次 250 VAC, 8 A
30,000次 30 VDC, 8 AG2RL-1A-E(-ASI,-HA),
G2RL-1-E(-ASI,-HA, -PW):
30,000次 250 VAC, 16 A
30,000次 24 VDC, 16 A
G2RL-1A-E-CV(-HA):
50,000次 250 VAC, 16 A
105°CG2RL-1(A)-H:
50,000次 250 VAC, 10 A使用环境温度 --40℃～85℃（无结冰或凝露）
-40℃～105℃（无结冰或凝露），G2RL-1A-E-CV(-HA)使用环境湿度 5%～85%（无结冰或凝露） 重量 约12 g 注1. 上表中的值为23℃时的初始值。
注2. 有关密封型号，请联系欧姆龙销售代表。
*1. 测量条件：在DC 5V、1A时采用电压降方法
*2. 测量条件：采用500VDC兆欧表在与测量耐压强度相同的位置测得。
*3. 每小时1,800次。 (单位: mm)
G2RL-2A(-HA), G2RL-2A4
PCB安装孔 (底视图)
端子排列/内部连接
(底视图)
(线圈无极性)
G2RL-2(-HA), G2RL-24,
G2RL-2-ASI
PCB安装孔(底视图)
端子排列/内部连接
(底视图)
(线圈无极性)
