G5RL-1A-E-DC24V
  • G5RL-1A-E-DC24V

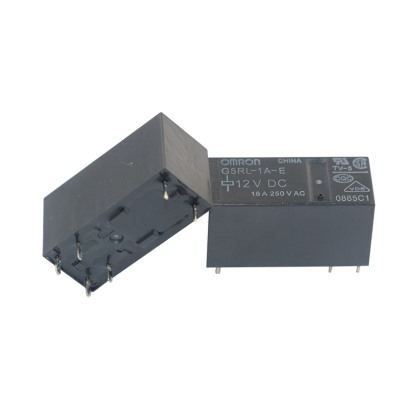

G5RL-1A-E-DC24V

所属类别:功率继电器

产品规格:

G5RL-1A-E-DC24V
  • G5RL-1A-E-DC24V

G5RL-1A-E-DC24V

所属类别:功率继电器

产品规格:

详细内容
G5RL 功率继电器
低背型继电器,品种丰富
低高度:15.7mm
线圈和接点间的清除与漏电间距8mm
耐冲击电压高达10kV
备有AC线圈型
备有高抗浪涌型(瞬间峰值电流高达100A)
备有低噪音型(比标准型G5RL继电器的声压低约10~20dB)
提供额定值符合TV8标准的型号(UL标准采用TV8)
  • 分类 端子形状 接点构成 保护构造 型号 额定线圈电压 最小包装单位
    标准型 印刷基板用端子 SPST-NO (1a) 耐助焊剂型 G5RL-1A-LN DC5V, 12V, DC24V 100个/托盘
    G5RL-1A-TV8 DC5V, DC12V, DC24V, DC48V
    高容量型 G5RL-1A-E-HR DC5V, DC12V, DC24V, DC48V
    G5RL-1A-E-LN DC5V, DC12V, DC24V
    G5RL-1A-E-TV8 DC5V, DC12V, DC24V, DC48V
    SPDT (1c) G5RL-1-E AC24V, AC100V, AC115V/AC120V,
    AC200V, AC230V/AC240V
    G5RL-1-E-HR DC5V, DC12V, DC24V, DC48V
    注. 订购时,请注明额定线圈电压(V)。
    例: G5RL-1A-LN
    但是,产品外壳和包装上的线圈电压注释将标记为□□ VDC.
  • 操作线圈
    低噪音型: G5RL-1A(-E)-LN
    额定电压
    (VDC)
    额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压
    (V)
    复位电压
    (V)
    最大容许电压
    (V)
    消耗功率
    (mW)
    额定电压的%
    5 106.0 47.2 70%以下 10%以上 110% 约530
    12 44.2 272
    24 22.1 1,086
    1. 额定电流和线圈电阻为线圈温度23℃时的值,公差为±10%。
      2. 请务必在线圈上并联一个浪涌吸收二极管。
      3. 动作特性是在线圈温度为23℃时的测定值。
      4. “最大电压”是指继电器线圈能承受的电压最大值。

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    额定电压
    (VDC)
    额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压
    (V)
    复位电压
    (V)
    最大容许电压
    (V)
    消耗功率
    (mW)
    额定电压的%
    5 80 62.5 70% 以下 10% 以上 130% 约400
    12 33.3 360
    24 16.7 1,440
    48 8.96 5,358 约430
    1. 额定电流和线圈电阻为线圈温度23℃时的值,公差为±10%。
      2. 动作特性是在线圈温度为23℃时的测定值。
      3. "最大电压"是指继电器线圈能承受的电压最大值。

    AC线圈型: G5RL-1-E
    额定电压
    (VAC)
    50Hz时的额定电流
    (mA)
    60Hz时的额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压
    (V)
    复位电压
    (V)
    最大容许电压
    (V)
    消耗功率
    (mW)
    额定电压的%
    24 31.3 28.3 443 70% 以下 15% 以上 110% 约750
    100 7.5 6.88 8,220
    115/120 5.85/6.25 5.35/5.70 11,600
    200 3.75 3.45 33,000
    230/240 3.00/3.13 2.76/2.88 47,600
    1. 额定电流公差为+15%-20%。
      2. 动作特性是在线圈温度为23℃时的测定值。
      3. 线圈电阻为参考值。
      4. "最大电压"是指继电器线圈能承受的电压最大值。


    接点部
    低噪音型: G5RL-1A(-E)-LN
    负载
    阻性负载
    标准型 高容量型
    接点形式 SPST-NO (1a)
    接点结构
    接点材料 Ag合金
    额定负载 AC250V 12A
    DC24V 12A
    AC250V 16A
    DC24V 16A
    额定通电电流 12A 16A
    最大开关电压 AC250V, DC24V
    最大开关电流 12A 16A

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    负载
    阻性负载
    标准 大容量
    接点结构 SPST-NO (1a) SPST-NO (1a) SPDT (1c)
    接点类型
    接点材质 Ag合金
    额定负载 AC250V 12A
    DC24V 12A
    AC250V 16A
    DC24V 16A
    AC250V, DC24V (NO) 16A
    AC250V, DC24 V (NC) 5A
    额定通电电流 12 A 16 A 16 A (NO), 5 A (NC)
    最大开关电压 AC250V, DC24V
    最大开关电流 12A 16A 16 A (NO), 5 A (NC)

    AC线圈型: G5RL-1-E
    负载
    阻性负载
    高容量型
    接点形式 SPDT (1c)
    接点结构
    接点材料 Ag合金
    额定负载 AC250V, DC24V (NO) 16A
    AC250V, DC24V (NC) 5A
    额定通电电流 16 A (NO), 5 A (NC)
    最大开关电压 AC250V, DC24V
    最大开关电流 16 A (NO), 5 A (NC)

    性能
    低噪音型: G5RL-1A(-E)-LN
    项目 分类
    标准型 高容量型
    接点电阻 100 mΩ 以下
    动作时间 15 ms 以下
    复位时间 15 ms 以下
    绝缘电阻 1,000 MΩ 以上(DC500 V)
    耐压 线圈与接点间 AC6,000V 50/60Hz 1min
    同极接点间 AC1,000V 50/60Hz 1min
    耐冲击电压 线圈与接点间 10 kV (1.2 × 50 νs)
    振动 耐久 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
    误动作 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
    冲击 耐久 1,000m/s2
    误动作 100m/s2
    寿命 误动作 100万次以上(开关频率18,000次/hr)
    电气 10万次以上(开关频率1,800次/hr) 5万次以上(1,800次/hr)
    故障率 P水准(参考值) DC5V 100mA
    使用环境温度 -40~+85℃(无结冰、无凝露)
    使用环境湿度 5~85%RH
    重量 约10g
    1. 上述值为初始值。
    2. 测量条件:根据电压下降法,在DC5V 1A的条件下。
    3. 测量条件:用DC500V兆欧表,在线圈与接点间或同极接点间测量。
    4. 复位时间是连接二极管时的数值。
    5. P水准为开关频率120次/分钟时的值。

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    项目 分类
    标准型 高容量型
    接点电阻 100 mΩ 以下
    动作时间 15 ms 以下
    复位时间 5 ms 以下
    绝缘电阻 1,000 MΩ 以上(DC500 V)
    耐压 线圈与接点间 AC6,000V 1mA 50/60Hz 1min
    同极接点间 AC1,000V 1mA 50/60Hz 1min
    耐冲击电压 线圈与接点间 10 kV (1.2 × 50 νs)
    振动 耐久 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
    误动作 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
    冲击 耐久 1,000m/s2
    误动作 100m/s2
    寿命 机械 1,000万次以上(开关频率18,000次/hr)
    电气 10万次以上(开关频率1,800次/hr) 5万次以上(开关频率1,800次/hr)
    故障率 P水准(参考值) 100 mA DC5 V
    使用环境温度 -40~+85℃(无结冰、无凝露)
    使用环境湿度 5% ~ 85%
    重量 约10 g
    1. 上述值为初始值。
    2. 测量条件:根据电压下降法,在DC5V 1A的条件下。
    3. 测量条件:用DC500V兆欧表,在线圈与接点间或同极接点间测量。
    4. 复位时间是连接二极管时的数值。
    5. P水准为开关频率120次/分钟时的值。

    AC线圈型: G5RL-1-E
    项目 分类
    高容量型
    接点电阻 100 mΩ 以下
    动作时间 20 ms 以下
    复位时间 10 ms 以下
    绝缘电阻 1,000 MΩ 以上(DC500V)
    耐压 线圈与接点间 AC6,000V 1mA 50/60Hz 1min
    同极接点间 AC1,000V 1mA 50/60Hz 1min
    耐冲击电压 线圈与接点间 10 kV (1.2 × 50 νs)
    振动 耐久 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
    误动作 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
    冲击 耐久 1,000m/s2
    误动作 100m/s2
    寿命 机械 1,000万次以上(开关频率18,000次/hr)
    电气 5万次以上(开关频率720次/hr)
    故障率 P水准(参考值) DC24V 40mA
    使用环境温度 -40~+70℃(无结冰、无凝露)
    使用环境湿度 5~85%RH
    重量 约10 g
    1. 上述值为初始值。
    2. 测量条件:根据电压下降法,在DC5V 1A的条件下。
    3. 测量条件:用DC500V兆欧表,在线圈与接点间或同极接点间测量。
    4. 当NC接点无负载时,阻性负载为NO接点的数值。
    5. P水准为开关频率120次/分钟时的值。
  • G5RL-1A-E-LN
    G5RL-1A-E-HR
    G5RL-1A-E-TV8

    印刷基板加工尺寸(BOTTOM VIEW)

    端子配置/内部连接图
    (BOTTOM VIEW)


    (线圈无极性。)
