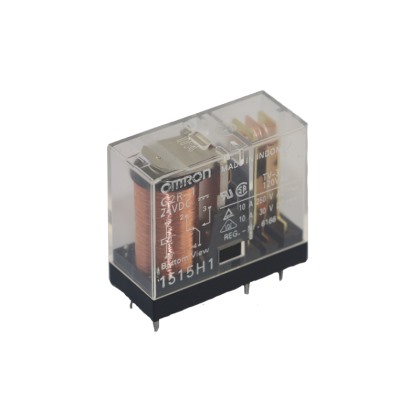

G2R-1-DC24V
  • G2R-1-DC24V

G2R-1-DC24V

所属类别:功率继电器

产品规格:

G2R-1-DC24V
  • G2R-1-DC24V

G2R-1-DC24V

所属类别:功率继电器

产品规格:

详细内容
G2R-1功率继电器
1极10A、2极5A的通用型功率继电器
线圈接点间耐压5,000V、耐冲击电压10,000V的安全设计
操作线圈有AC、DC型
  • 印刷基板用端子型
    分类 保护构造 接点构成 型号 线圈额定电压(V)
    标准型 耐助焊剂型 a接点 G2R-1A AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    c接点 G2R-1 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    塑料密封型 a接点 G2R-1A4 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    c接点 G2R-14 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    高灵敏度型 耐助焊剂型 a接点 G2R-1A-H AC5, 6, 12, 24, 48
    c接点 G2R-1-H AC5, 6, 12, 24, 48
    2绕组闭锁型 a接点 G2RK-1A AC5, 6, 12, 24
    c接点 G2RK-1 AC5, 6, 12, 24
    双接点型 耐助焊剂型 a接点 G2R-1AZ AC12, 24, 48
    AC100
    c接点 G2R-1Z AC5, 6, 12, 24, 48
    AC100
    塑料密封型 a接点 G2R-1AZ4 AC5, 12, 24, 48
    AC100
    c接点 G2R-1Z4 AC5, 12, 24, 48
    AC100
    注.: 订购时,请注明线圈额定电压(V)。
      例: G2R-1A
    此外,交付时的包装标记及标注的电压规格为□□□VDC。

    接线片端子(#187)
    分类 保护构造 接点构成 极数:1极
    型号 线圈额定电压(V)
    标准型 闭锁型 a接点 G2R-1A-T AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100 VDC
    c接点 G2R-1-T AC12, 24, 100/(110)
    AC200/(220
    AC5, 6, 12, 24, 48
    AC100

    全波整流对应型
    分类 保护构造 接点构成 极数:1极
    型号 线圈额定电压(V)
    标准型 耐助焊剂型 a接点 G2R-1A-Z DC5, 12, 24
    DC100
    c接点 G2R-1-Z DC5, 12, 24, 48
    DC100
    塑料密封型 a接点 G2R-1A4-Z DC5, 12, 48
    DC100
    c接点 G2R-14-Z DC5, 12, 24, 48
    DC100
    高容量型 耐助焊剂型 a接点 G2R-1A-EZ DC5, 12, 24
    DC100
    c接点 G2R-1-EZ DC12, 24, 48
    DC100

    超声波洗净对应型
    分类 保护构造 接点构成 极数:1极
    型号 线圈额定电压(V)
    标准型 塑料密封型 a接点 G2R-1A4-U AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    c接点 G2R-14-U AC12, 100/(110)
    AC200/(220)
    AC5, 12, 24, 48
    AC100
    注. 订购时,请注明线圈额定电压(V)。
      例:G2R-1A
    此外,交付时的包装标记及标注的电压规格为□□□VDC。
  • 操作线圈
    项目
    额定电压
    分类
    额定电流 (mA) 线圈电阻
    (Ω)
    动作电压
    (V)
    复位电压
    (V)
    最大容许
    电压(V)
    消耗功率
    (VA, W)
    50 Hz 60 Hz 额定电压的%
    •标准型
    •接线片端子型
    •塑料密封型
    •高容量型
    AC12V 93 75 65 80% 以下. 30% 以上 140%
    (at 23°C)
    约0.9
    (60 Hz)
    AC24V 46.5 37.5 260
    AC100/(110)V 11 9/(10.6) 4,600
    AC200/(220)V 5.5 4.5/(5.3) 20,200
    •标准型
    •高容量型
    •双接点型
    •接线片端子型
    •塑料密封型
    DC5V 106 47 70% 以下 15% 以上 170%
    (at 23°C)
    约0.53
    DC6V 88.2 68
    DC12V 43.6 275
    DC24V 21.8 1,100
    DC48V 11.5 4,170
    DC100V 5.3 18,870
    •高灵敏度型 DC5V 71.4 70 70% 以下 15% 以上 170%
    (at 23°C)
    约0.36
    DC6V 60 100
    DC12V 30 400
    DC24V 15 1,600
    DC48V 7.5 6,400
    Note: 1. 额定电流、线圈电阻为线圈温度+23℃时的值,公差为AC额定电流+15%、-20%、DC线圈电阻±10%。
      2. AC线圈电阻、线圈电感为参考值。
      3. 动作特性为线圈温度+23℃时的值。
      4. 最大容许电压为继电器线圈能够施加的电压的最大值。

    操作线圈/2绕组闭锁型
    项目
    额定电压
    位置线圈 重置线圈 置位电压
    (V)
    重置电压
    (V)
    最大容许
    电压(V)
    消耗功率
    (VA, W)
    额定电流
    (mA)
    线圈电阻e
    (Ω)
    额定电流
    (mA)
    线圈电阻
    (Ω)
    额定电压的% 置位线圈
    (mW)
    重置线圈
    (mW)
    DC5V 167 30 119 42 70% 以下 70% 以下 140%
    (at 23°C)

    850

    600
    DC6V 138 43.5 100 60
    DC12V 70.6 170 50 240
    DC24V 34.6 694 25 960
    注: 1. 额定电流、线圈电阻为线圈温度+23℃时的值,公差±10%。
      2. 动作特性为线圈温度+23℃时的值。
      3. 最大容许电压为继电器线圈能够施加的电压的最大值。

    开关部(接点部)/溶剂保护型
    分类
    极数
    负载
    项目
    标准型
    接线片端子型(1极接线片)
    1极 2极
    阻性负载 感性负载
    (cosφ=0.4
    L/R=7ms)
    阻性负载 感性负载
    (cosφ=0.4
    L/R=7ms)
    接触结构
    接点材质 Ag合金(无Cd材料)
    额定负载 AC250V 10A
    DC 30V 10A
    AC250V 7.5A
    DC 30V 5A
    AC250V 5A
    DC 30V 5A
    AC250V 2A
    DC 30V 3A
    额定通电电流 10 A 5 A
    接点电压的最大值 AC380V、DC125V
    接点电流的最大值 10 A 5 A
    故障率
    P水准(参考值*)
    DC5V 100mA DC5V 10mA

    分类
    极数
    负载
    项目
    高容量型 双接点型
    1极 2极
    阻性负载 感性负载
    (cosφ=0.4
    L/R=7ms)
    阻性负载 感性负载
    (cosφ=0.4
    L/R=7ms)
    接触结构
    接点材质 Ag合金(无Cd材料)
    额定负载 AC250V 16A
    DC 30V 16A
    AC250V 8A
    DC 30V 8A
    AC250V 5A
    DC 30V 5A
    AC250V 2A
    DC 30V 3A
    额定通电电流 16 A 5 A
    接点电压的最大值 AC380V、DC125V
    接点电流的最大值 16 A 5 A
    故障率
    P水准(参考值*)
    DC5V 100mA DC5V 10mA

    分类
    极数
    负载
    项目
    高灵敏度型
    1极 2极
    阻性负载 感性负载
    (cosφ=0.4
    L/R=7ms)
    阻性负载 感性负载
    (cosφ=0.4
    L/R=7ms)
    接触结构
    接点材质 Ag合金(无Cd材料)
    额定负载 AC250V 5A
    DC 30V 5A
    AC250V 2A
    DC 30V 3A
    AC250V 3A
    DC 30V 3A
    AC250V 1A
    DC 30V 1.5A
    额定通电电流 5 A 3 A
    接点电压的最大值 AC380V、DC125V
    接点电流的最大值 5 A 3 A
    故障率
    P水准(参考值*)
    DC5V 100mA DC5V 10mA

    开关部(接点部)/塑料密封型
    分类
    极数
    负载
    项目
    标准型(单接点型)
    1极 2极
    阻性负载
    (cosφ=1)
    感性负载
    (cosφ=0.4、L/R=7ms)
    阻性负载
    (cosφ=1)
    感性负载
    (cosφ=0.4、L/R=7ms)
    接触结构
    接点材质 Ag合金(无Cd材料)
    额定负载 AC250V 8A
    DC 30V 8A
    AC250V 6A
    DC 30V 4A
    AC250V 4A
    DC 30V 4A
    AC250V 1.5A
    DC 30V 2.5A
    额定通电电流 8 A 4 A
    接点电压的最大值 AC380V、DC125V AC380V、DC125V
    接点电流的最大值 8 A 4 A
    故障率
    P水准(参考值*)
    DC5V 100mA DC5V 10mA
    * 此值为开关频率在120次/min时的值。

    分类
    极数
    负载
    项目
    双接点
    1极
    阻性负载
    (cosφ=1)
    感性负载
    (cosφ=0.4、L/R=7ms)
    接触结构
    接点材质 Ag合金(无Cd材料)
    额定负载 AC250V 5A
    DC 30V 5A
    AC250V 2A
    DC 30V 3A
    额定通电电流 5 A
    接点电压的最大值 AC380V、DC125V
    接点电流的最大值 5 A
    故障率
    P水准(参考值*)
    DC5V 1mA
    * 此值为开关频率在120次/min时的值。

    开关部(接点部)/闭锁型
    极数
    负载
    项目
    1极 2极
    阻性负载
    (cosφ=1)
    感性负载
    (cosφ=0.4、L/R=7ms)
    阻性负载
    (cosφ=1)
    感性负载
    (cosφ=0.4、L/R=7ms)
    接触机构
    接点材质 Ag合金(无Cd材料)
    额定负载 AC250V 5A
    DC 30V 5A
    AC250V 3.5A
    DC 30V 2.5A
    AC250V 3A
    DC 30V 3A
    AC250V 1.5A
    DC 30V 2A
    额定通电电流 5 A 3 A
    接点电压的最大值 AC380V、DC125V AC380V、DC125V
    接点电流的最大值 5 A 3 A
    故障率
    P水准(参考值*)
    DC5V 100mA DC5V 10mA
    * 此值为开关频率在120次/min时的值。

    性能
    标准继电器
    极数
    项目
    1极 2极
    接触电阻 *1 30 mΩ以下 50 mΩ 以下
    动作时间 *2 15 ms 以下
    复位时间 *2 AC10 ms以下 DC5 ms以下
    最大开关频率 机械 18,000 次/hr
    额定负载 1,800 次/hr
    绝缘电阻 *3 1,000 MΩ 以上
    耐压 线圈与
    接点间
    AC5,000 V, 50/60 Hz 1 min
    异极
    接点间
      AC3,000 V, -50/60 Hz 1 min
    同极
    接点间
    AC1,000 V, 50/60 Hz 1 min
    振动 耐久 10~55~10 Hz, 单振幅0.75 mm
    (双振幅1.5 mm))
    误动作 10~55~10 Hz, 单振幅0.75 mm
    (双振幅1.5 mm)
    冲击 耐久 1,000 m/s2
    误动作 励磁:200 m/s2
    无励磁:100m/s2
    寿命 机械 AC1,000万次以上
    DC2,000万次以上
    (开关频率18,000次/h)
    电气 10万次以上
    (额定负载 开关频率1,800次/h)
    使用环境温度 -40°C~70ºC (无结冰、无凝露)
    使用环境湿度 5%~85%RH
    重量 约17 g (约20 g *4)
    注. 上述值为初始值
    * 1. 测量条件:根据电压下降法,在DC5V 1A的条件下。
    * 2. 测量条件:外加额定操作电压时不包括接点震荡时间。
    * 3. 测量条件:用DC500V兆欧表测量,位置与测量耐压时相同。
    * 4. 接线片端子型的值。

    2绕组闭锁型
    极数
    项目
    1-pole 2-pole
    接触电阻 *1 30 mΩ以下 *2 50 mΩ 以下
    置位 时间*2 20 ms 以下
    最小脉冲 30 ms
    重置 时间 *2 20 ms 以下
    最小脉冲 30 ms
    最大开关频率 机械 18,000 次/hr
    额定负载 1,800 次/hr
    绝缘电阻*3 1,000 MΩ以上(at DC500 V)
    耐压 线圈与
    接点间
    AC5,000V, 50/60 Hz 1 min
    异极
    接点间
      AC3,000 V
    -50/60 Hz 1 min
    同极
    接点间
    AC1,000V, 50/60 Hz 1 min
    振动 耐久 10~55~10 Hz, 单振幅0.75 mm
    (双振幅1.5 mm)
    误动作 10~55~10 Hz, 单振幅0.75 mm
    (双振幅1.5 mm)
    冲击 耐久 1,000 m/s2
    误动作 置位 500m/s2 铁片离开
    复位 200m/s2 接点离开
    寿命 机械 1,000万次以上(开关频率18,000次/h)
    电气 10万次以上
    (额定负载 开关频率1,800次/h)
    使用环境温度 -40°C ~70ºC (无结冰、无凝露)
    使用环境湿度 5%~85%RH
    重量 约17 g
    注.上述值为初始值
    * 1. 测量条件 :根据电压下降法,在DC5V 1A的条件下。
    * 2. 测量条件 :外加额定操作电压时不包括接点震荡时间。
    * 3. 测量条件 :用DC500V兆欧表测量,位置与测量耐压时相同。
  • 印刷基板用端子型
    (1c接点)
    G2R-1(-Z), G2R-1Z, G2R-1-H

    G2R-1:Dimensions1
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions3
    印刷基板加工尺寸
    (Bottom View)
    尺寸公差为±0.1mm
    G2R-1:Dimensions2
    (无线圈极性)

    印刷基板用端子型
    (1a接点)
    G2R-1A(-Z), G2R-1AZ, G2R-1A-H

    G2R-1:Dimensions4
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions6
    印刷基板加工尺寸
    (Bottom View)
    尺寸公差为±0.1mm
    G2R-1:Dimensions5
    (无线圈极性)
    印刷基板用端子型
    1c接点
    G2R-14(-Z)(-U), G2R-1Z4

    G2R-1:Dimensions7
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions9
    印刷基板加工尺寸
    (Bottom View)
    尺寸公差为±0.1mm
    G2R-1:Dimensions8
    1a接点
    G2R-1A4(-Z)(-U), G2R-1AZ4
    G2R-1:Dimensions10
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions12
    印刷基板加工尺寸
    (Bottom View)
    尺寸公差为±0.1mm
    G2R-1:Dimensions11
    (无线圈极性)

    2绕组闭锁型
    SPDT 继电器
    G2RK-1

    G2R-1:Dimensions21
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions23
    (请在确认线圈性后正确配线)
    印刷基板加工尺寸
    (Bottom View)
    尺寸公差为±0.1mm
    G2R-1:Dimensions22
    (请在确认线圈性后正确配线)

    2绕组闭锁型
    SPST-NO 继电器
    G2RK-1A

    G2R-1:Dimensions24
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions26
    印刷基板加工尺寸
    (Bottom View)
    尺寸公差为±0.1mm

    G2R-1:Dimensions25
    (请在确认线圈性后正确配线)

    接线片端子型
    c接点
    G2R-1-T

    G2R-1:Dimensions15
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions17
    (无线圈极性)
    安装孔加工尺寸
    尺寸公差: ±0.1
    G2R-1:Dimensions16
    SPST-NO 继电器
    G2R-1A-T
    G2R-1:Dimensions18
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions20
    (无线圈极性)
    安装孔加工尺寸)
    G2R-1:Dimensions19
    注.接线片端子的商品编号为187


    带插拔式端子继电器
    SPDT 继电器
    G2R-1-S, G2R-1-SD, G2R-1-SN, G2R-1-SND, G2R-1-SNI, G2R-1-SNDI
    G2R-13-S, G2R-13-SD, G2R-13-SN, G2R-13-SND

    G2R-1:Dimensions13
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions14
    (请在确认线圈性后正确配线)
    (Except G2R-1-S, G2R-13-S)
