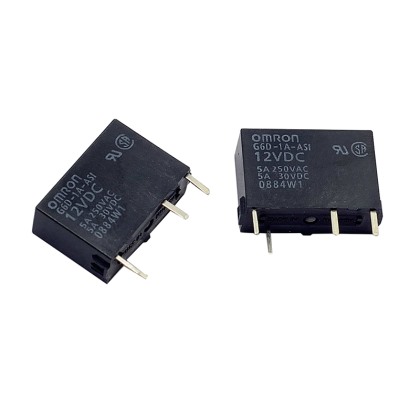

G6D-1A-ASI-DC12V
  • G6D-1A-ASI-DC12V

G6D-1A-ASI-DC12V

所属类别:功率继电器

产品规格:

G6D-1A-ASI-DC12V
  • G6D-1A-ASI-DC12V

G6D-1A-ASI-DC12V

所属类别:功率继电器

产品规格:

详细内容
G6D 功率继电器
用于PC(可编程控制器)、温控器等输出用途的小型纤细型功率继电器
对应高密度安装,面积减少约45%(与本公司G6B相比)(宽6.5mm×长17.5mm×高12.5mm)
小型继电器,但可做到5A(AC250V、DC30V)的开闭能力
2A(AC250V、DC30V)具有可以实现30万次开闭的高寿命
  • 保护构造 接点构成 端子形状 型号 线圈额定电压 最小包装单位
    塑料密封型 SPST-NO (1a) 印刷基板用端子 G6D-1A-ASI 5 VDC 25个/根
    12 VDC
    24 VDC
    G6D-1A-ASI-AP 12 VDC
    24 VDC
    注. 订购时,请注明线圈额定电压(V)。

      此外,交付时的包装标记及标注的电压规格为□□VDC。

    接线插座
    继电器型号 适用插座 最小包装单位
    G6D-1A-ASI P6D-04P 25个
  • 操作线圈
    额定电压 5 VDC 12 VDC 24 VDC
    额定电流 40 mA 16.7 mA 8.3 mA
    线圈电阻 125 Ω 720 Ω 2,880 Ω
    动作电压 70%以下
    复位电压 10%以上
    最大容许电压 160%(at23°C)
    消耗功率 约200 mW
    1. 额定电流、线圈电阻是线圈温度在+23℃时的值,公差为±10%。
    *2. 动作特性为线圈温度在+23℃时的值。
    *3. 最大容许电压为继电器线圈能够施加的电压的最大值。
    * 但是反方向安装时为75%以下。

    开关部(接点部)
    接触结构
    接点材质 Ag合金(无Cd材料)
    (Ag合金(无Cd材料)+镀Au)*
    额定负载 AC250V 5A
    DC 30V 5A
    额定通电电流 5 A
    接点电压的最大值 AC250V、DC30V
    接点电流的最大值 5 A
    * ()内为G6D-1A-ASI-AP时的材质。

    性能
    接触电阻 *1 100 mΩ 以下
    动作时间 10 ms 以下
    复位时间 5 ms 以下
    绝缘电阻 *2 1,000 MΩ 以上 (at DC500 V)
    耐压 线圈与接点间 AC3,000V 50/60Hz 1min
    同极接点间 AC750V 50/60Hz 1min
    耐冲击电压
    (线圈与接点间)
    6 kV (1.2 x 50 νs)
    振动 耐久 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
    误动作 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
    冲击 耐久 1,000 m/s2
    误动作 100 m/s2
    寿命 机械 2,000万次以上
    (开关频率18,000次/h)
    电气 AC250V 5A
    (电阻负载) 7万次以上
    DC30V 5A
    (电阻负载) 7万次以上
    AC250V 2A
    (电阻负载) 30万次以
    DC30V 2A
    (电阻负载) 30万次以
    (开关频率1,800次/h)
    故障率P水准
    (参考值 *3)
    10 mA at 5 VDC
    (1 mA at 5 VDC) *4
    使用环境温度 -25~+70℃
    (无结冰、无凝露)
    使用环境湿度 5%~85%
    重量 约 3 g
    注.   上述值为初始值
      1. 测量条件:根据电压下降法,在DC5V 1A的条件下。
      2. 测量条件:用DC500V兆欧表测量,位置与测量耐压时相同。
      3. 此值为开关频率在120次/min时的值。
      4. ()内为G6D-1A-ASI-AP时的值。
  • 注. 表示为商品方向指示标志。

    G6D-1A-ASI
    G6D:Dimensions1
    印刷基板加工尺寸
    (BOTTOM VIEW)
    尺寸公差: ±0.1

    G6D:Dimensions2

    端子配置/内部连接图
    (BOTTOM VIEW)
    G6D:Dimensions3


    插座P6D-04P
    G6D:Dimensions4
    印刷基板加工尺寸
    (BOTTOM VIEW)
    尺寸公差: ±0.1

    G6D:Dimensions5
