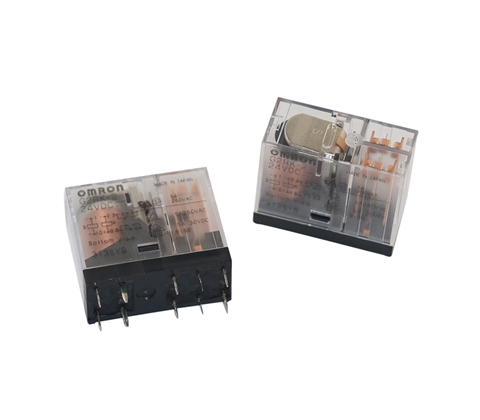

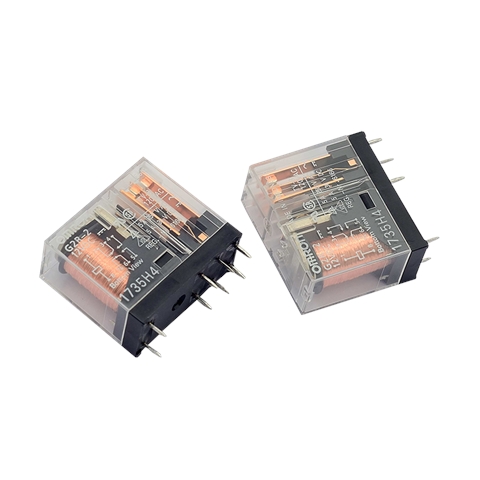

G2R-2功率继电器
1极10A、2极5A的通用型功率继电器
线圈接点间耐压5,000V、耐冲击电压10,000V的安全设计
操作线圈有AC、DC型

印刷基板用端子型

分类	保护构造	接点构成	型号	线圈额定电压
标准型	耐助焊剂型	a接点	G2R-2A	AC12, 24, 100/(110) V
				AC200/(220) V
				DC5, 6, 12, 24, 48 V
				DC100 V
		c接点	G2R-2	AC12, 24, 100/(110) V
				AC200/(220) V
				DC5, 6, 12, 24, 48 V
				DC100 V
	塑料密封型	a接点	G2R-2A4	AC12, 24, 100/(110) V
				AC200/(220) V
				DC5, 6, 12, 24, 48 V
				DC100 V
		c接点	G2R-24	AC12, 24, 100/(110) V
				AC200/(220) V
				DC5, 6, 12, 24, 48 V
				DC100 V
高灵敏度型	耐助焊剂型	a接点	G2R-2A-H	DC5, 6, 12, 24, 48 V
高灵敏度型		c接点	G2R-2-H	DC5, 6, 12, 24, 48 V
2绕组闭锁型		a接点	G2RK-2A	DC5, 6, 12, 24 V
2绕组闭锁型		c接点	G2RK-2	DC5, 6, 12, 24 V

注:	订购时，请注明线圈额定电压（V）
	例: G2R-1A 此外，交付时的包装标记及标注的电压规格为□□□VDC。

全波整流对应型

分类	保护构造	接点构成	极数：1极
分类	保护构造	接点构成	型号	线圈额定电压
标准型	耐助焊剂型	a接点	G2R-2A-Z	DC5, 6, 12, 24, 48 V
		a接点	G2R-2A-Z	DC100 V
		c接点	G2R-2-Z	DC12, 24, 48 V
		c接点	G2R-2-Z	DC100 V
	塑料密封型	a接点	G2R-2A4-Z	DC24, 48 V
		a接点	G2R-2A4-Z	DC100 V
		c接点	G2R-24-Z	DC5, 12, 24 V
		c接点	G2R-24-Z	DC100 V

超声波洗净对应型

分类	保护构造	接点构成	极数：1极
分类	保护构造	接点构成	型号	线圈额定电压
标准型	塑料密封型	a接点	G2R-2A4-U	AC100/(110) V
				−
				DC5, 12, 24 V
		c接点	G2R-24-U	AC12, 24, 100/(110) V AC200/(220) V
				DC5, 12, 24, 48 V
				DC100 V

注:	订购时，请注明线圈额定电压（V）。
	例: G2R-1A 此外，交付时的包装标记及标注的电压规格为□□□VDC。

操作线圈

项目额定电压分类		额定电流 (mA)		线圈电阻 (Ω)	动作电压(V)	复位电压(V)	最大容许电压(V)	消耗功率 (VA, W)
项目额定电压分类		50 Hz	60 Hz	线圈电阻 (Ω)	额定电压的%			消耗功率 (VA, W)
•标准型 •接线片端子型 •塑料密封型 •高容量型	AC12 V	93	75	65	80% 以下.	30% 以上.	140% ( 23°C 时)	约. 0.9 (60 Hz)
	AC24 V	46.5	37.5	260
	AC100/(110) V	11	9/(10.6)	4,600
	AC200/(220) V	5.5	4.5/(5.3)	20,200
•标准型 •高容量型 •双接点型 •接线片端子型 •塑料密封型	DC5 V	106		47	70% 以下.	15% 以上.	170% ( 23°C时)	约. 0.53
	DC6 V	88.2		68
	DC12 V	43.6		275
	DC24 V	21.8		1,100
	DC48 V	11.5		4,170
	DC100 V	5.3		18,860
•高灵敏度型	DC5 V	71.4		70	70% 以下.	15% 以上.	170% (23°C时)	约. 0.36
	DC6 V	60		100
	DC12 V	30		400
	DC24 V	15		1,600
	DC48 V	7.5		6,400

注:	1.	额定电流、线圈电阻为线圈温度+23℃时的值，公差为AC额定电流+15%、-20%、DC线圈电阻±10%。
	2.	AC线圈电阻、线圈电感为参考值。
	3.	动作特性为线圈温度+23℃时的值。
	4.	最大容许电压为继电器线圈能够施加的电压的最大值。

操作线圈/2绕组闭锁型

项目额定电压	置位线圈		重置线圈		置位电压(V)	重置电压(V)	最大容许电压(V)	消耗功率 (VA, W)
项目额定电压	额定电流 (mA)	线圈电阻 (Ω)	额定电流 (mA)	线圈电阻 (Ω)	额定电压的%			置位线圈 (mW)	重置线圈 (mW)
DC5 V	167	30	119	42	70% 以下.	70% 以上.	140% (at 23°C)	约. 850	约. 600
DC6 V	138	43.5	100	60
DC12 V	70.6	170	50	240
DC24 V	34.6	694	25	960

注:	1.	额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
	2.	动作特性为线圈温度+23℃时的值。
	3.	最大容许电压为继电器线圈能够施加的电压的最大值。

印刷基板用端子型
2c接点
G2R-2, G2R-2-H
G2R-2:Dimensions9

端子配置 /
内部连接图
(Bottom View)
G2R-2:Dimensions11

印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
G2R-2:Dimensions10

(无线圈极性)
