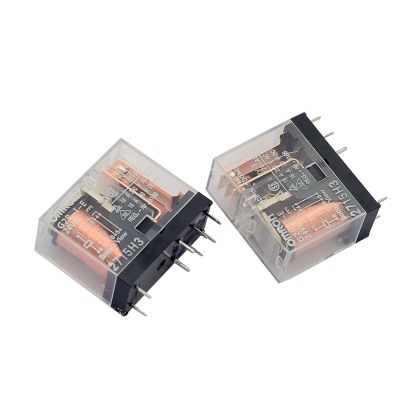

G2R-1-E DC12V
  • G2R-1-E DC12V

G2R-1-E DC12V

所属类别:功率继电器

产品规格:

G2R-1-E DC12V
  • G2R-1-E DC12V

G2R-1-E DC12V

所属类别:功率继电器

产品规格:

详细内容
G2R-1功率继电器
1极10A、2极5A的通用型功率继电器
线圈接点间耐压5,000V、耐冲击电压10,000V的安全设计
操作线圈有AC、DC型

  • 全波整流对应型
    分类 保护构造 接点构成 极数:1极
    型号 线圈额定电压(V)
    标准型 耐助焊剂型 a接点 G2R-1A-Z DC5, 12, 24
    DC100
    c接点 G2R-1-Z DC5, 12, 24, 48
    DC100
    塑料密封型 a接点 G2R-1A4-Z DC5, 12, 48
    DC100
    c接点 G2R-14-Z DC5, 12, 24, 48
    DC100
    高容量型 耐助焊剂型 a接点 G2R-1A-EZ DC5, 12, 24
    DC100
    c接点 G2R-1-EZ DC12, 24, 48
    DC100
  • 操作线圈
    项目
    额定电压
    分类
    额定电流 (mA) 线圈电阻
    (Ω)
    动作电压
    (V)
    复位电压
    (V)
    最大容许
    电压(V)
    消耗功率
    (VA, W)
    50 Hz 60 Hz 额定电压的%
    •标准型
    •接线片端子型
    •塑料密封型
    •高容量型
    AC12V 93 75 65 80% 以下. 30% 以上 140%
    (at 23°C)
    约0.9
    (60 Hz)
    AC24V 46.5 37.5 260
    AC100/(110)V 11 9/(10.6) 4,600
    AC200/(220)V 5.5 4.5/(5.3) 20,200
    •标准型
    •高容量型
    •双接点型
    •接线片端子型
    •塑料密封型
    DC5V 106 47 70% 以下 15% 以上 170%
    (at 23°C)
    约0.53
    DC6V 88.2 68
    DC12V 43.6 275
    DC24V 21.8 1,100
    DC48V 11.5 4,170
    DC100V 5.3 18,870
    •高灵敏度型 DC5V 71.4 70 70% 以下 15% 以上 170%
    (at 23°C)
    约0.36
    DC6V 60 100
    DC12V 30 400
    DC24V 15 1,600
    DC48V 7.5 6,400
    Note: 1. 额定电流、线圈电阻为线圈温度+23℃时的值,公差为AC额定电流+15%、-20%、DC线圈电阻±10%。
      2. AC线圈电阻、线圈电感为参考值。
      3. 动作特性为线圈温度+23℃时的值。
      4. 最大容许电压为继电器线圈能够施加的电压的最大值。
  • 印刷基板用端子型
    (1c接点)
    G2R-1(-Z), G2R-1Z, G2R-1-H

    G2R-1:Dimensions1
    端子配置/内部连接图
    (Bottom View)
    G2R-1:Dimensions3
    印刷基板加工尺寸
    (Bottom View)
    尺寸公差为±0.1mm
    G2R-1:Dimensions2
    (无线圈极性)
