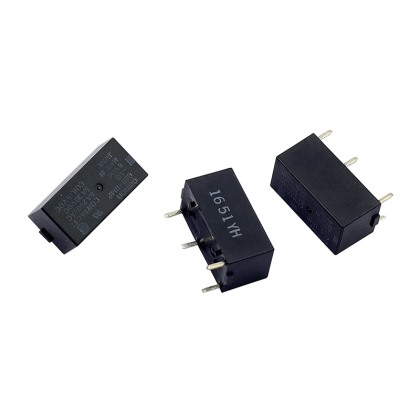

G6B-1114P-US-DC5V
  • G6B-1114P-US-DC5V

G6B-1114P-US-DC5V

所属类别:功率继电器

产品规格:

G6B-1114P-US-DC5V
  • G6B-1114P-US-DC5V

G6B-1114P-US-DC5V

所属类别:功率继电器

产品规格:

详细内容
G6B-1114 功率继电器
高容量、高耐压、密封构造,小型1a接点5A(8A)
高灵敏度,工作功率98mW。
(G6B-1114P-US和G6B-1174P-US型号)
绝缘性出色,线圈与接点之间的绝缘强度达3,000VAC(耐冲击电压6kV)。
为了对应自动化生产线,备有杆状包装。
标准型号符合UL/CSA标准。 标准型号符合UL/CSA标准。另提供SEV认证型号。
提供银锡铟合金接点型号,适用于会产生浪涌电压的负载(感性负载、容性负载等) 。 (-FD型)
提供支持超声波清洗的型号。(-U型)
提供带动作指示灯及内置浪涌吸收二极管的型号。(-ND型)
提供2极型号。
  • 标准型(UL规格、CSA规格认证型)
    极数 继电器功能 接点结构 标准(银合金(无镉)) 银锡铟合金接点 最小包装
    单位
    型号 额定线圈电压 型号 额定线圈电压
    1极 单面稳定 SPST-NO (1a)
    (标准)
    G6B-1114P-US DC5, 6, 12, 24 V G6B-1114P-FD-US DC5, 6, 12, 24 V 100
    个/托盘
    单绕组闭锁 G6BU-1114P-US DC5, 6, 12, 24 V G6BU-1114P-FD-US DC5, 6, 12, 24 VDC
    双绕组闭锁 G6BK-1114P-US DC5, 6, 12, 24 V G6BK-1114P-FD-US DC5, 6, 12, 24 V
    注: AgSnIn接点型、电源电流和感性负载,接点不粗糙且耐溶性优良。

    超声波清洗对应型
    极数 继电器功能 接点结构 标准(银合金(无镉)) 银锡铟合金接点 最小包装
    单位
    型号 额定线圈电压 型号 额定线圈电压
    1极 单面稳定 SPST-NO (1a)
    (标准)
    G6B-1114P-US DC5, 6, 12, 24 V G6B-1114P-FD-US DC6, 12, 24 V 100
    件/托盘
    单绕组闭锁 G6BU-1114P-US DC5, 6, 12, 24 V - -
    双绕组闭锁 G6BK-1114P-US DC5, 6, 12, 24 V G6BK-1114P-FD-US DC12, 24 V
    注: 订购时,请注明线圈额定电压(V)。
      例: G6B-1114P-US
    此外,交付时的包装标记及标注的电压规格为□□VDC。
  • 线圈额定值
    操作线圈/1极单稳型(含有超声波清洗对应型)
    项目
    额定电压
    额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压(V) 复位电压(V) 最大容许电压
    (V)
    消耗功率
    (mW)
    额定电压的%
    DC5 V 40 125 70%以下 10%以上 160%
    (23°C时)
    约200
    DC6 V 33.3 180
    DC12 V 16.7 720
    DC24 V 8.3 2,880

    操作线圈/2极单稳型(含有超声波清洗对应型)
    项目
    额定电压
    额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压(V) 复位电压(V) 最大容许电压
    (V)
    消耗功率
    (mW)
    额定电压的%
    DC5 V 60 83.3 80% 以下 10% 以上 140%
    (23°C)
    约300
    DC6 V 50 120
    DC12 V 25 480
    DC24 V 12.5 1,920
  • 1级单面稳定型号
    G6B-1114P(-FD)-US

    G6B-111:Dimensions1
      < > 内的尺寸为G6B-P(-FD)-US-P6B插座继电器的尺寸。
    PCB安装孔
    (底视图)
    公差: ±0.1mm

    端子配置/内部接线图
    (底视图)
    注: 表示为商品方向指示标志:
