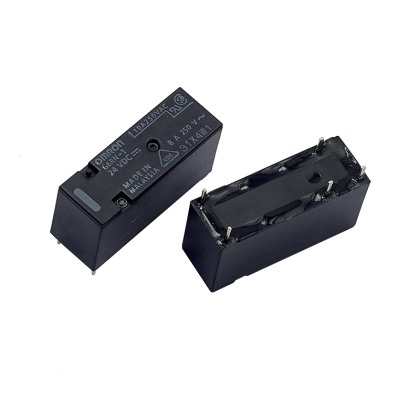

G6RN-1-DC24V
  • G6RN-1-DC24V

G6RN-1-DC24V

所属类别:功率继电器

产品规格:

G6RN-1-DC24V
  • G6RN-1-DC24V

G6RN-1-DC24V

所属类别:功率继电器

产品规格:

详细内容
G6RN 功率继电器
实现1极8A开关的小型功率继电器
高度15mm的低背型(本公司G2R的约60%)。
外形小巧,但可承受AC250V、8A开关。
功耗仅为220mW的高灵敏度。
绝缘距离8mm、线圈-接点间耐冲击电压高达10kV。
最高环境温度可达85℃。
标准品符合VDE标准。
  • 分类 防护构造 接点结构 端子形状 型号 线圈额定电压 最小包装单位
    标准 完全密封 SPST-NO (1a) 印刷电路板用端子 G6RN-1A DC5、6、12V 20个/根
    DC24V
    SPDT (1c) G6RN-1 DC5、6、12V
    DC24V
  • 线圈额定值
    额定电压 DC5V DC6V DC12V DC24V
    额定电流 43.9mA 36.6mA 18.3mA 9.2mA
    线圈电阻 114Ω 164Ω 655Ω 2,620Ω
    动作电压 70%以下
    复位电压 10%以上
    最大容许电压 150%(23℃时)
    功率消耗 约220mW
    注: 1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值,公差±10%。
      2. 动作特性是指线圈温度为+23℃时的值。
      3. 最大容许电压是指继电器线圈能承受的电压最大值。

    接点额定值
    项目 负载
    阻性负载
    接触机构
    接点材质 Ag合金+镀Au(无Cd材料)
    额定负载 AC250V 8A
    DC30V 5A
    额定通电电流 8A
    接点电压的最大值 AC250V、DC30V
    接点电流的最大值 8A

    性能
    接触电阻 *1 100mΩ以下
    动作时间 15ms以下
    复位时间 15ms以下
    最小置位/复位脉冲宽度 ---
    绝缘电阻 *2 1,000MΩ以上(DC500V时)
    耐压 线圈与接点间 AC4,000V 50/60Hz 1min
    同极接点间 AC1,000V 50/60Hz 1min
    耐冲击电压(线圈与接点间) 10,000V (1.2×50μs)
    振动 耐久 0~55~10Hz单振幅0.75mm(双振幅1.5mm)
    误动作 10~55~10Hz
    NO: 单振幅0.75mm(双振幅1.5mm)
    NC: 单振幅0.4mm(双振幅0.8mm)
    冲击 耐久 1,000m/s2
    误动作 NO: 100m/s2
    NC: 50m/s2
    寿命 机械 1,000万次以上(开关频率36,000次/小时)
    电气 *3 AC250V 8A(阻性负载)5万次以上
    DC30V 5A(阻性负载)5万次以上
    (额定负载开关频率360次/小时)
    故障率(P水准) (参考值) *4 DC5V 10mA
    使用环境温度 -40~+85℃(无结冰、无凝露)
    使用环境湿度 5~85%RH
    重量 约9g
    注:   测量条件:DC5V 1A 电压下降法。
      1. 动作特性是在线圈温度为23C时的测定值。
      2. 测量条件:用DC500V绝缘电阻计测量,位置与测量耐压时相同。
      3. 动作/释放以及置位/复位的电压测量值是电压(矩形波)的瞬时变化值。
      4. 此值为开关频率120次/分时的值。


    适用标准
    爬电距离 8mm
    间距 8mm
    绝缘材料组别 IIIa
    额定绝缘电压 250V
    污染等级 2
    额定电压 250V
    过电压等级 III
    继电器底座的跟踪指数 PTI 250V以上(外壳零件)
    UL94下的易燃性类别 V-0
    球压测试(IEC 60695-10-2) 160℃
  • G6RN-1
    G6RN:Dimensions1
    端子配置/内部接线图
    (底视图)
    G6RN:Dimensions3
    (无线圈极性)
    印刷基板安装孔
    (底视图)
    公差: ±0.1

    G6RN:Dimensions2
