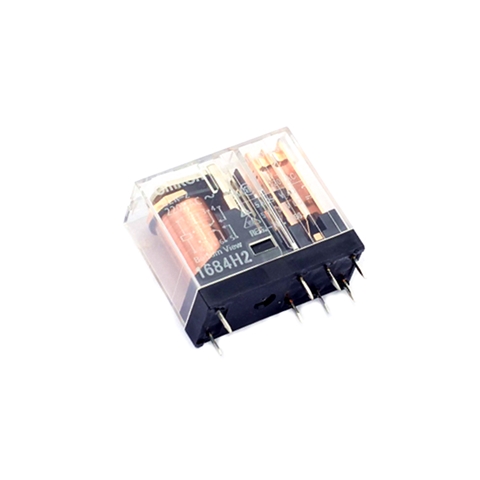

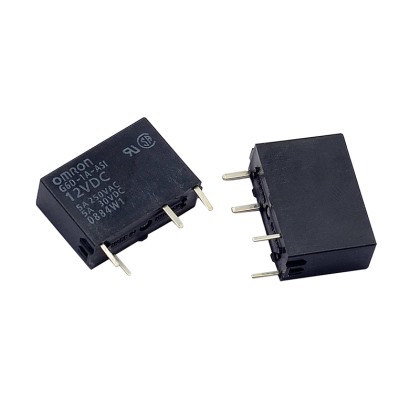

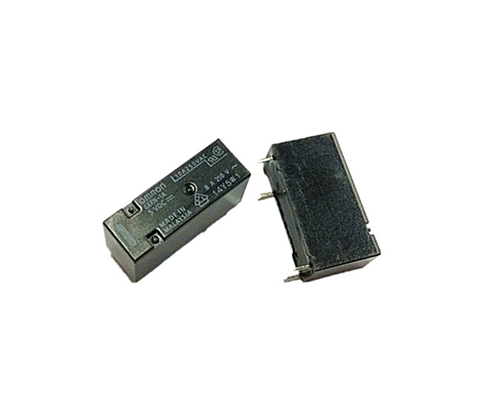

保护构造 接点构成 端子形状 型号 线圈额定电压 最小包装单位 塑料密封型 SPST-NO (1a) 印刷基板用端子 G6D-1A-ASI 5 VDC 25个/根 12 VDC 24 VDC G6D-1A-ASI-AP 12 VDC 24 VDC 注. 订购时，请注明线圈额定电压（V）。
此外，交付时的包装标记及标注的电压规格为□□VDC。
接线插座继电器型号 适用插座 最小包装单位 G6D-1A-ASI P6D-04P 25个 - 操作线圈
额定电压 5 VDC 12 VDC 24 VDC 额定电流 40 mA 16.7 mA 8.3 mA 线圈电阻 125 Ω 720 Ω 2,880 Ω 动作电压 70%以下 复位电压 10%以上 最大容许电压 160%(at23°C) 消耗功率 约200 mW 注 1. 额定电流、线圈电阻是线圈温度在+23℃时的值，公差为±10%。
*2. 动作特性为线圈温度在+23℃时的值。
*3. 最大容许电压为继电器线圈能够施加的电压的最大值。
* 但是反方向安装时为75%以下。
开关部(接点部)
* （）内为G6D-1A-ASI-AP时的材质。接触结构 单 接点材质 Ag合金（无Cd材料）
(Ag合金（无Cd材料）+镀Au)*额定负载 AC250V 5A
DC 30V 5A额定通电电流 5 A 接点电压的最大值 AC250V、DC30V 接点电流的最大值 5 A
性能接触电阻 *1 100 mΩ 以下 动作时间 10 ms 以下 复位时间 5 ms 以下 绝缘电阻 *2 1,000 MΩ 以上 (at DC500 V) 耐压 线圈与接点间 AC3,000V 50/60Hz 1min 同极接点间 AC750V 50/60Hz 1min 耐冲击电压
(线圈与接点间)6 kV (1.2 x 50 νs) 振动 耐久 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) 误动作 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) 冲击 耐久 1,000 m/s2 误动作 100 m/s2 寿命 机械 2,000万次以上
(开关频率18,000次/h)电气 AC250V 5A
（电阻负载） 7万次以上
DC30V 5A
（电阻负载） 7万次以上
AC250V 2A
（电阻负载） 30万次以
DC30V 2A
（电阻负载） 30万次以
（开关频率1,800次/h）故障率P水准
（参考值 ＊3）10 mA at 5 VDC
(1 mA at 5 VDC) *4使用环境温度 -25～+70℃
（无结冰、无凝露）使用环境湿度 5%～85% 重量 约 3 g 注. 上述值为初始值 1. 测量条件：根据电压下降法，在DC5V 1A的条件下。 2. 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。 3. 此值为开关频率在120次/min时的值。 4. （）内为G6D-1A-ASI-AP时的值。 注. 表示为商品方向指示标志。
G6D-1A-ASI
印刷基板加工尺寸
(BOTTOM VIEW)
尺寸公差: ±0.1
端子配置/内部连接图
(BOTTOM VIEW)
插座P6D-04P
印刷基板加工尺寸
(BOTTOM VIEW)
尺寸公差: ±0.1
