G6DN系列
  • G6DN系列

G6DN系列

所属类别:功率继电器

产品规格:

G6DN系列
  • G6DN系列

G6DN系列

所属类别:功率继电器

产品规格:

详细内容

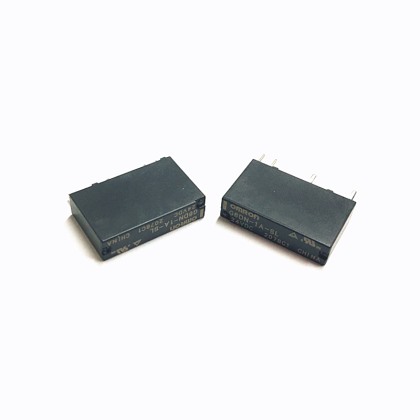

G6DN PCB功率继电器
适用于5A开关的SPST薄型功率继电器
纤薄,5mm宽且尺寸小巧(20 × 5.08 × 12.5mm)
大开关容量:5A(250VAC和30VDC);交叉式接点,可靠性高。
实现了低功耗110mW。
符合应用标准EN61010-1和EN61010-2-201,加强绝缘(CTI 600V以上且额定绝缘电压为300V)。
备有电气寿命达10万次的长寿命型(-L型)。
  • 订购信息

    分类 接点结构 防护构造 端子形状 型号 最小包装单位
    标准型 SPST-NO (1a) 塑料密封型 印刷基板用端子 G6DN-1A 25件/根
    高耐久型 G6DN-1A-L
    通用型 G6DN-1A-SL 100件/托盘
    注.
    订购时,请在型号后添加额定线圈电压。
    示例: G6DN-1A DC5 ... 额定线圈电压
    但是,产品外壳和包装上的线圈电压注释将标记为□□ VDC。
    示例:G6DN-1A 5VDC
  • 线圈

    分类 额定电压 额定电流
    (mA)
    线圈电阻
    (Ω)
    动作电压(V) 复位电压(V) 最大电压(V) 功耗
    (mW)
    % of rated voltage
    标准型 DC4.5 V 24.4 184 70% 以下* 5% 以上 160% 约 110
    DC5 V 22.0 227
    DC12 V 9.2 1,309
    DC24 V 4.6 5,236
    高耐久型 DC5 V 36.0 139 约 180
    DC12 V 15.0 800
    DC24 V 7.5 3,200
    通用型 DC5 V 22.0 227 约 110
    DC12 V 9.2 1,309
    DC24 V 4.6 5,236
    注.
    额定电流和电阻是在线圈温度为23℃时的测定值,公差为±10%。
    继电器位于侧面且标记位于右边时动作电压小于72%。
  • 外形尺寸

    单位:
    (mm)

    塑料密封型

    G6DN-1A(-L)
    G6DN-1A(-L)
    注:
    平均值
    PCB安装孔
    (底视图)
    端子排列/内部连接
    (底视图)

    注: * 线圈无极性

    G6DN-1A(-L)
    G6DN-1A-SL
    注:
    平均值
    PCB安装孔
    (底视图)
    端子排列/内部连接
    (底视图)

    注: * 线圈无极性
