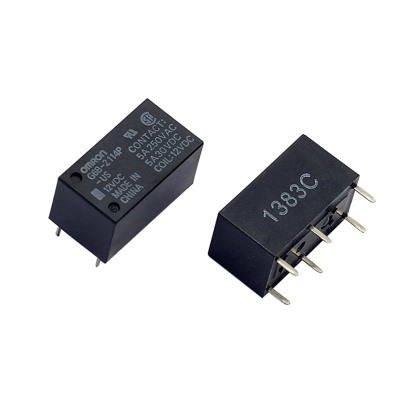

G6B-2□14 功率继电器
高容量、高耐压、密封构造，小型1a接点5A（8A）、1a1b、2a、2b接点5A的功率继电器
高灵敏度，工作功率98mW。
（G6B-1114P-US和G6B-1174P-US型号）
绝缘性出色，线圈与接点之间的绝缘强度达3,000VAC (耐冲击电压6kV)。
为了对应自动化生产线，备有杆状包装。
标准型号符合UL/CSA标准。 另提供SEV认证型号。
提供银锡铟合金接点型号，适用于会产生浪涌电压的负载(感性负载、容性负载等)。 (-FD型)
提供支持超声波清洗的型号。(-U型)
提供带动作指示灯及内置浪涌吸收二极管的型号。 (-ND型)
提供2极型号。
高容量、高耐压、密封构造，小型1a接点5A（8A）、1a1b、2a、2b接点5A的功率继电器
高灵敏度，工作功率98mW。
（G6B-1114P-US和G6B-1174P-US型号）
绝缘性出色，线圈与接点之间的绝缘强度达3,000VAC (耐冲击电压6kV)。
为了对应自动化生产线，备有杆状包装。
标准型号符合UL/CSA标准。 另提供SEV认证型号。
提供银锡铟合金接点型号，适用于会产生浪涌电压的负载(感性负载、容性负载等)。 (-FD型)
提供支持超声波清洗的型号。(-U型)
提供带动作指示灯及内置浪涌吸收二极管的型号。 (-ND型)
提供2极型号。
- 标准型(UL规格、CSA规格认证型)
极数 继电器功能 接点结构 标准(银合金(无镉)) 银锡铟合金接点 最小包装单位 型号 额定线圈电压 型号 额定线圈电压 2极 单面稳定 SPST-NO (1a)+ SPST-NC(1b)(标准) G6B-2114P-US DC5, 6, 12, 24 V G6B-2114P-FD-US DC5, 6, 12, 24 V 100
件/托盘DDPST-NO(2b)(标准) G6B-2214P-US G6B-2214P-FD-US DPST-NC(2a)(标准) G6B-2014P-US G6B-2014P-FD-U 注: AgSnIn接点型、电源电流和感性负载，接点不粗糙且耐溶性优良。
超声波清洗对应型极数 继电器功能 接点结构 标准(银合金(无镉)) 银锡铟合金接点 最小包装单位 型号 额定线圈电压 型号 额定线圈电压 2极 单面稳定 SPST-NO (1a)+ SPST-NC(1b)(标准) G6B-2114P-US DC5, 6, 12, 24 V G6B-2114P-FD-US DC5, 6, 12, 24 V 100
件/托盘DPST-NO(2a)(标准) G6B-2214P-US G6B-2214P-FD-US DPST-NC(2b)(标准) G6B-2014P-US G6B-2014P-FD-U 注: 订购时，请注明线圈额定电压(V)。 例：G6B-1114P-US DC5。 此外，交付时的包装标记及标注的电压规格为DC□□V。
接线插座 (另售)节电器型号 适用插座最小包装单位 G6B-2114P-US-P6B
G6B-2214P-US-P6B
G6B-2014P-US-P6BP6B-26P 20 个 脱卸配件 P6B-Y1 1 个 保持带 P6B-C2 注: 1. 安装于PCB时，G6B-1174P-US-P6B和G6B-1177P-ND-US-P6B的额定值为8A。当与P6B-04P插座型组合使用时，允许的电流值下降为5A。 2. P6B插座应使用专用继电器G6B-□□□□P(-FD)-US-P6B。这些插座只可与型号中带有"-P6B"的G6B继电器组合使用。不可用于型号中不含"-P6B"的G6B继电器。 3. P6B-C2的固定型套为G6B-1174P、与G6B-1177P的高度不同， 因此不能使用此型号。 4. 订购标准型号，则为带UL/CSA规格认证标记的产品。 - 线圈额定值
操作线圈/1极单稳型（含有超声波清洗对应型）项目额定电压额定电流
(mA)线圈电阻
(Ω)动作电压(V) 复位电压 (V) 最大容许电压(V) 消耗功率(mW) 额定电压的% DC5 V 40 125 70% 以下 10% 以上 160%
(at 23°C)约. 200 DC6 V 33.3 180 DC12 V 16.7 720 DC24 V 8.3 2,880
操作线圈/2极单稳型（含有超声波清洗对应型）项目额定电压额定电流
(mA)线圈电阻
(Ω)动作电压(V) 复位电压 (V) 最大容许电压(V) 消耗功率(mW) 额定电压的% DC5 V 60 83.3 80% 以下 10% 以上 140%
(at 23°C)约. 300 DC6 V 50 120 DC12 V 25 480 DC24 V 12.5 1,920
操作线圈/1绕组闭锁型（含有超声波清洗对应型）项目额定电压额定电流
(mA)线圈电阻
(Ω)置位电压(V) 重置电压(V) 最大容许电压(V) 消耗功率
(mW)额定电压的% 置位线圈
(mW)重置线圈
(mW)DC5 V 40 125 70% 以下 70% 以上 160%
(at 23°C)200 200 DC6 VDC 33.3 180 DC12 V 16.7 720 DC24 V 8.3 2,880
操作线圈/2绕组闭锁型（含有超声波清洗对应型）项目额定电压额定电流
(mA)线圈电阻
(Ω)置位电压(V) 重置电压(V) 最大容许电压(V) 消耗功率
(mW)置位线圈 重置线圈 置位线圈 重置线圈 额定电压的% 置位线圈
(mW)重置线圈
(mW)DC5 V 56 56 89.2 89.2 70% 以下 70% 以下 130%
(at 23°C)280 280 DC6 V 46.8 46.8 128.5 128.5 DC12 V 23.3 23.3 515 515 DC24 V 11.7 11.7 2,060 2,060
操作线圈/动作表示型（耐助焊剂型不可水洗）项目额定电压额定电流
(mA)线圈电阻
(Ω)置位电压(V)< 重置电压(V) 最大容许电压(V) 消耗功率
(mW)额定电压的% DC5 V 43 116 70% 以下 10% 以上 130%
(at 23°C)约 200 DC12 V 19.7 610 约 240 DC24 V 11.3 2,120 约 275
开关部型号
负载项目G6B-1114P-US
G6BU-1114P-US
G6BK-1114P-US
G6B-1114P-FD-US
G6BU-1114P-FD-US
G6BK-1114P-FD-USG6B-1174P-US
G6B-1177P-ND-US
G6B-1174P-FD-US
G6B-1177P-FD-ND-USG6B-2114P-US
G6B-2214P-US
G6B-2014P-US
G6B-2114P-FD-US
G6B-2214P-FD-US
G6B-2014P-FD-US电阻负载 cosφ = 0.4; L/R = 7 ms) 电阻负载 感性负载
(cosφ = 0.4; L/R = 7 ms电阻负载 感性负载
(cosφ = 0.4; L/R = 7 ms)接触结构 单 接点材质 Ag合金（无Cd材料） 额定负载 AC250V 5A(3A)
DC30V 5A(3A)AC250V 2A(2A)
DC30V 2A(2A)AC250V 8A(5A)
DC30V 8A(5A)AC250V 2A(2A)
DC30V 2A(2A)AC250V 5A(3A)
DC30V 5A(3A)AC250V 1.5A(1.5A)
DC30V 1.5A(1.5A)额定通电电流 5 A (5 A) 8 A (5 A) 5 A (5 A) 接点电压的最大值 AC380 V, DC125 V 接点电流的最大值 5 A (5 A) 8 A (5 A) 5 A (5 A) 注: 1. （）内为FD的值 2. 感性负载，电源负载请使用节点不粗糙的-FD型
2极单稳型（1a1b,2a,2b接点）
DPST-NC (2c), SPST-NO(1a))
G6B-2114P-US,G6B-2214P-US,G6B-2014P-US
<>中的尺寸为G6B-P(-FD)-US-P6B插座继电器的尺寸 印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1mm
端子配置/内部连接图
(Bottom View)
